在当今电子设备不断朝着小型化、便携化甚至可穿戴化发展的大背景下，稳压电源作为众多电子设备不可或缺的动力源，在体积和重量上面临着新的挑战，同时也催生出一系列创新技术来适应这种趋势。

一、高频开关技术

传统的线性稳压电源往往体积较大且转换效率相对较低。高频开关技术的应用使得稳压电源可以工作在高频状态下，变压器和电感等磁性元件的体积得以显著减小。通过高频的开关动作，能快速地对输入电源进行斩波和调整，实现高效的电压转换和稳定输出。这样既减少了磁性元件的尺寸和重量，又提高了电源整体的功率密度。

二、集成化设计

1. 芯片级集成

将稳压电路中的多个分立元件如调整管、控制电路、保护电路等集成到一个芯片上，大大减少了元件之间的连线和空间占用。这种高度集成的芯片不仅体积小巧，而且性能更加稳定可靠，简化了外部电路设计。

2. 模块集成

将稳压电源的部分电路，如功率变换模块、滤波模块等集成到一个紧凑的模块中。模块可以方便地嵌入到电子设备的电路板中，减少了在电路板上单独布局多个元件的麻烦，也降低了整体的高度和占用面积。

三、新型材料的应用

1. 磁性材料

采用新型的高磁导率、低损耗的磁性材料用于变压器和电感等。这样可以在实现相同的电磁转换功能前提下，减小磁性元件的体积和重量。例如纳米晶磁性材料等，其性能比传统的铁芯材料有了很大的提升。

2. 半导体材料

宽禁带半导体材料如碳化硅（SiC）和氮化镓（GaN）等逐渐应用于稳压电源领域。它们具有高耐压、高频率、低导通电阻等特性，使得电源的转换效率更高，散热需求降低，进而可以减少散热片等辅助散热结构的体积和重量，有利于整体的小型化。

四、优化电路拓扑结构

1. 多相降压拓扑

在一些对电流要求较高的应用场景中，采用多相降压拓扑结构。它可以将电流分担到多个相位上，降低了对单个电感和电容的电流应力要求，从而可以使用体积更小的无源元件来满足稳压和滤波等功能。

2. 同步整流技术

在直流 - 直流转换的输出端，用低导通电阻的MOSFET代替传统的二极管进行整流。这样大大降低了整流过程中的功率损耗，减少了发热，允许使用更小的散热结构和更紧凑的布局。

五、扁平化设计

在结构设计上，摒弃传统的立体式布局，采用扁平化的结构设计。将元件尽量布置在一个平面上，减少在高度方向上的空间占用。例如将电感设计成平面电感，电容采用贴片式等，这样使得稳压电源可以更好地适配超薄型电子设备的内部空间要求。

随着电子设备小型化趋势的不断推进，稳压电源在体积和重量方面的创新技术也在持续发展和进步。这些技术不仅单独发挥作用，而且常常相互结合、相辅相成，共同为电子设备提供更加小巧、轻便、高效和可靠的稳压电源解决方案。

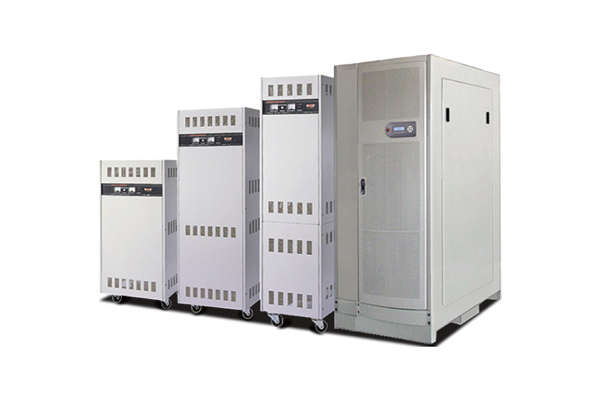

如果您正在寻找在稳压电源领域有着良好创新能力和丰富产品线的供应商，那么艾普斯是一个值得您关注的品牌。艾普斯一直致力于电源技术的研发和创新，其产品涵盖多种类型的稳压电源，在小型化、高效率、低噪声等方面都有着出色的表现。无论是针对消费电子的小型化稳压电源需求，还是工业领域对高精度、高稳定性稳压电源的严苛要求，艾普斯都能凭借其先进的技术和精湛的工艺为您提供理想的解决方案，助力您的电子设备在性能和体积重量上达到平衡。
