产品与解决方案AC Power Source

AFV+ 系列

大功率可编程交流电源
AFV+系列大功率可编程交流电源，采用先进PWM高频开关切换技术设计，可提供纯净正弦波输出，总谐波失真(THD) ≤0.5%，频率精准度±0.02%，可输出45-500Hz (A版)、45-120Hz (B版)、300-840Hz (C版) 连续可调，单机输出容量可高达2000kVA，可模拟世界各地不同的电压及频率输出特性，涵盖了各产业应用需求如:家电、电机马达、医疗设备、照明等，并适合EMC实验室、认证/研发单位等有高精密或复杂的电源应用场合。
  • 产品说明
  • 规格说明
  • 产品特点
  • 订购信息
  • 档案下载
  • 影音介绍

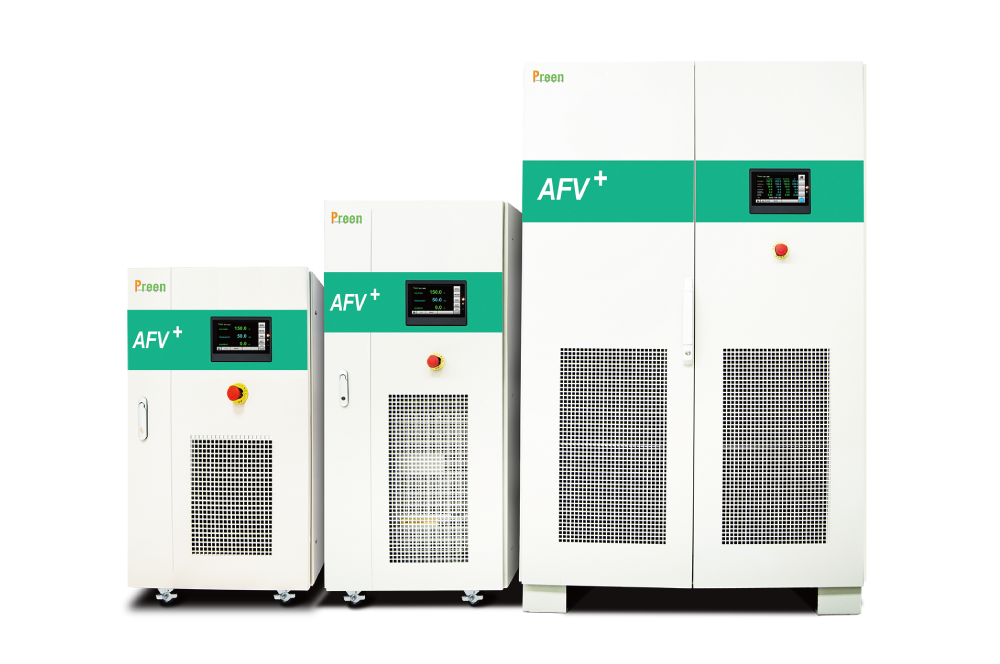

大功率可编程交流电源AFV+ 系列

AFV+系列大功率可编程交流电源，采用先进PWM高频开关切换技术设计，可提供纯净正弦波输出，总谐波失真(THD) ≤0.5%，频率精准度±0.02%，可输出45-500Hz (A版)、45-120Hz (B版)、300-840Hz (C版) 连续可调，单机输出容量可高达2000kVA，可模拟世界各地不同的电压及频率输出特性，涵盖了各产业应用需求如:家电、电机马达、医疗设备、照明等，并适合EMC实验室、认证/研发单位等有高精密或复杂的电源应用场合。

AFV+系列具备可编程的步阶(STEP)、渐变(RAMP)可编程设定功能，另外针对三相输出机种有标配三相电压独立可调，另可选配压降补偿及相位角的设定，符合企业在研发设计、生产测试及产品出厂前的功能检测、寿命、耐高压/低压模拟…等方面的测试。在通讯介面有标配RS-232/RS-485/Ethernet，另可选配多介面通訊卡(Ethernet/RS-232&RS-485/USB)/GPIB/Analog符合工业4.0自动化测试需求。

  • up 2000kVA

    高功率密度，体积小

    单相: 10kVA~150kVA

    三相: 10kVA~2000kVA

  • ≦0.5%

    总谐波失真低

    THD≦0.5%，

    可提供纯净的电源输出

  • ≦0.5%

    高负载稳压率

    使输出电压不受

    负载变动影响

  • 0-310V

    宽范围电压设定

    可调电压0~310V，可以满足美国工业电压277V提高10% (305V)的测试应用

  • 45-840Hz

    宽范围频率设定

    A版 : 45~500Hz / C版 : 300-840Hz

  • 三相独立

    可调电压&相角

    可模拟三相不平衡，

    以及单相三线输出

AFV+系列大功率可编程交流电源，采用先进PWM高频开关切换技术设计，可提供纯净正弦波输出，总谐波失真(THD) ≤0.5%，频率精准度±0.02%，可输出45-500Hz (A版)、45-120Hz (B版)、300-840Hz (C版) 连续可调，单机输出容量可高达2000kVA，可模拟世界各地不同的电压及频率输出特性。其具备可编程的步阶(STEP)、渐变(RAMP)可编程设定功能，另外针对三相输出机种有标配三相电压独立可调，另可选配压降补偿及相位角的设定，符合企业在研发设计、生产测试及产品出厂前的功能检测、寿命、耐高压/低压模拟…等方面的测试。在通讯介面有标配RS-232/RS-485/Ethernet，另可选配多介面通訊卡(Ethernet/RS-232&RS-485/USB)/GPIB/Analog符合工业4.0自动化测试需求。

  • 输出功率
    Output Power

    单相: 10kVA~ 150kVA
    三相: 10kVA~ 2000kVA

  • 交流输出电压
    AC Output Voltage

    0~155V (低档)
    0~310V (高档)

  • 输出频率
    Output Frequency

    A版 : 45~500Hz,
    B版 : 45~120Hz
    C版 : 300~840Hz

  • 总谐波失真
    THD

    ≦ 0.5% (Resistive Load)

  • 负载稳压率
    Load Regulation

    ≦ 0.5% (Resistive Load)

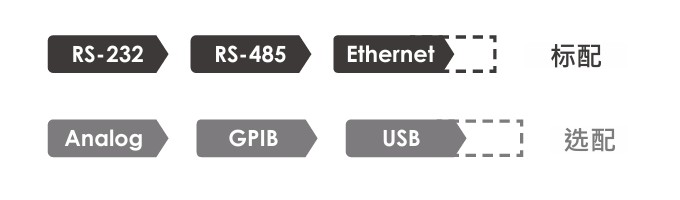

  • 通讯接口
    Interface

    RS232
    RS485
    Ethernet
    Analog(Optional)
    GPIB(Optional)


    输出容量范围：10kVA-2000kVA。

    输出电压0-310V，输出频率 A版：45-500Hz, B版：45-120Hz, C版 : 300-840Hz。

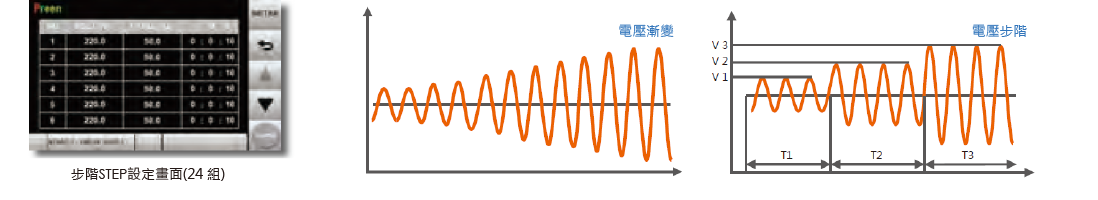

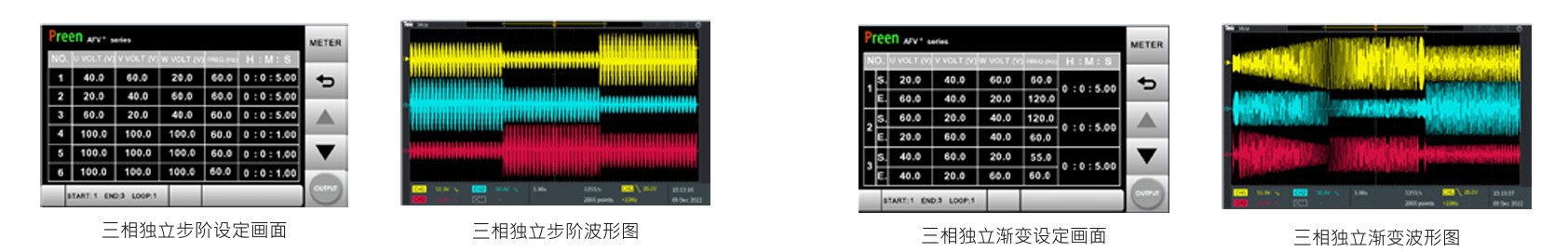

    透过电压/ 频率可编程设计步阶（STEP），渐变（RAMP）功能，可模拟各种电源输出特性。

    针对电机类负载启动时的浪涌电流过大，可使用软启动（SOFT START）功能。

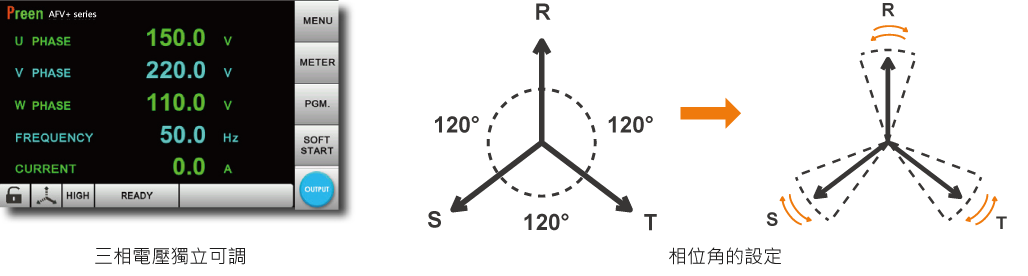

    标配三相电压独立可调功能，可同时供电给三个对电压需求不同的负载。

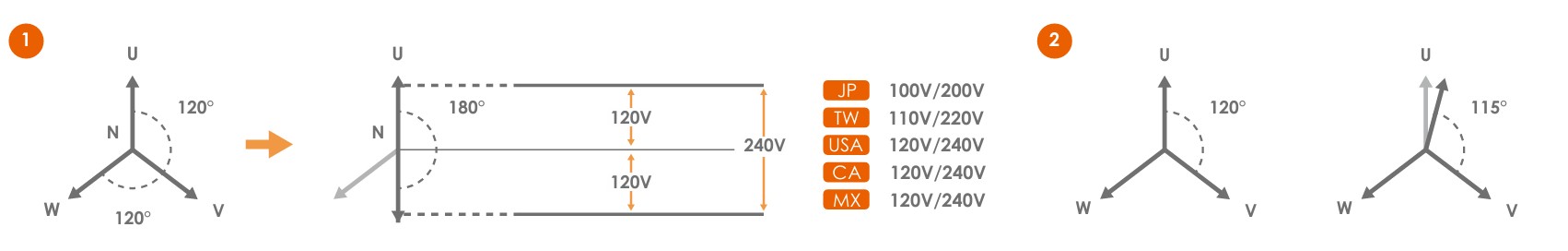

    可选配相位角设定功能，模拟各种三相不平衡的输出情境。

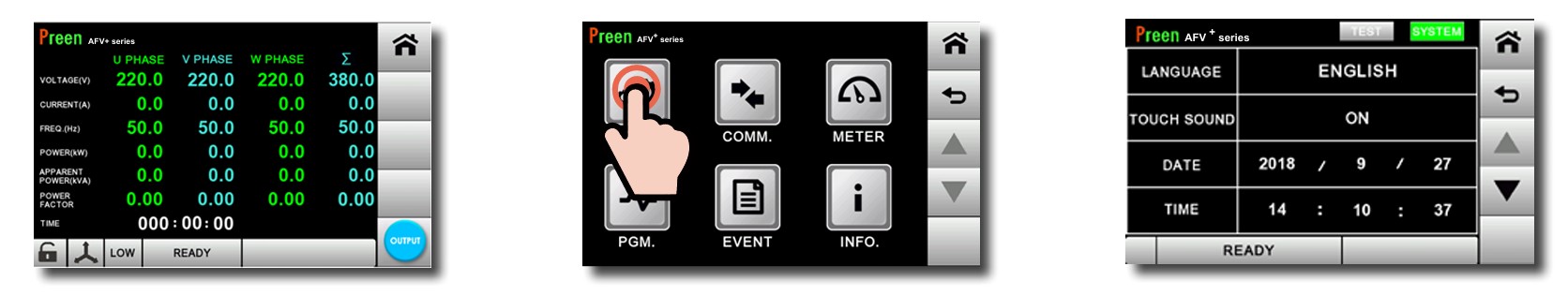

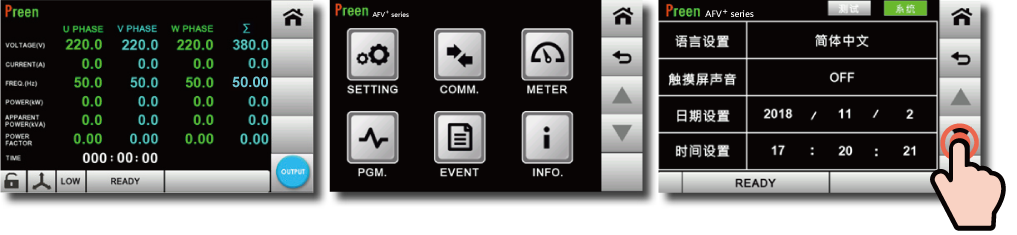

    搭配大型7 吋LCD 触控屏幕，可同时显示各相输出电压/ 电流/ 频率/ 实功/ 视在功率/ 功率因子以及三相加总的读值。

    完善的保护功能，可侦测输出欠压/ 过压，过流，输入欠压/ 过压，过温等29项故障状态，并可纪录255条操作及故障信息，方便问题排查分析。

    产品拥有CE 认证，在安全性，电磁兼容性符合相关法规的要求。

    基于环境保护的要求，全系列产品符合RoHS 指令。

    可选配远程线压补偿功能提高测试的精准度。

型号

描述

  • AFV-PLUS-31010

    大功率单相可编程交流电源供应器(10kVA/310V)

  • AFV-PLUS-31015

    大功率单相可编程交流电源供应器(15kVA/310V)

  • AFV-PLUS-31020

    大功率单相可编程交流电源供应器(20kVA/310V)

  • AFV-PLUS-31030

    大功率单相可编程交流电源供应器(30kVA/310V)

  • AFV-PLUS-31045

    大功率单相可编程交流电源供应器(45kVA/310V)

  • AFV-PLUS-31060

    大功率单相可编程交流电源供应器(60kVA/310V)

  • AFV-PLUS-31075

    大功率单相可编程交流电源供应器(75kVA/310V)

  • AFV-PLUS-31100

    大功率单相可编程交流电源供应器(100kVA/310V)

  • AFV-PLUS-31120

    大功率单相可编程交流电源供应器(120kVA/310V)

  • AFV-PLUS-31150

    大功率单相可编程交流电源供应器(150kVA/310V)

  • AFV-PLUS-001

    A版: 45-500Hz

  • AFV-PLUS-002

    B版 : 45-120Hz

  • AFV-PLUS-003

    C版: 300-840Hz

  • AFV-PLUS-004

    起始角度 0-359 度

  • AFV-PLUS-005

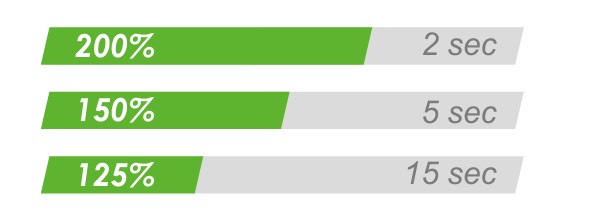

    过载能力 200% 2 秒, 150% 5 秒, 125% 15 秒

  • AFV-PLUS-006

    快速版 ( 时间设定解析 0.01S)

  • AFV-PLUS-007

    模拟量控制卡

  • AFV-PLUS-008

    GPIB通讯接口

  • AFV-PLUS-009

    Ethernet通讯接口

  • AFV-PLUS-011

    远端压降补偿

  • AFV-PLUS-012

    输入电压 200V

  • AFV-PLUS-013

    输入电压 208V

  • AFV-PLUS-014

    输入电压 240V

  • AFV-PLUS-015

    输入电压 400V

  • AFV-PLUS-016

    输入电压 480V

  • AFV-PLUS-017

    输出0-400V(L-N)

  • AFV-PLUS-018

    输出0-600V(L-N)

  • AFV-PLUS-019

    400 Hz Fixed

  • AFV-PLUS-020

    多介面通讯卡(Ethernet/RS-232&RS-485/USB)

  • AFV-PLUS-33010

    大功率三相可编程交流电源供应器(10kVA/310V)

  • AFV-PLUS-33015

    大功率三相可编程交流电源供应器(15kVA/310V)

  • AFV-PLUS-33020

    大功率三相可编程交流电源供应器(20kVA/310V)

  • AFV-PLUS-33030

    大功率三相可编程交流电源供应器(30kVA/310V)

  • AFV-PLUS-33045

    大功率三相可编程交流电源供应器(45kVA/310V)

  • AFV-PLUS-33060

    大功率三相可编程交流电源供应器(60kVA/310V)

  • AFV-PLUS-33075

    大功率三相可编程交流电源供应器(75kVA/310V)

  • AFV-PLUS-33100

    大功率三相可编程交流电源供应器(100kVA/310V)

  • AFV-PLUS-33120

    大功率三相可编程交流电源供应器(120kVA/310V)

  • AFV-PLUS-33150

    大功率三相可编程交流电源供应器(150kVA/310V)

  • AFV-PLUS-33200

    大功率三相可编程交流电源供应器(200kVA/310V)

  • AFV-PLUS-33300

    大功率三相可编程交流电源供应器(300kVA/310V)

  • AFV-PLUS-33400

    大功率三相可编程交流电源供应器(400kVA/310V)

  • AFV-PLUS-33500

    大功率三相可编程交流电源供应器(500kVA/310V)

  • AFV-PLUS-33600

    大功率三相可编程交流电源供应器(600kVA/310V)

  • AFV-PLUS-33800

    大功率三相可编程交流电源供应器(800kVA/310V)

  • AFV-PLUS-331000

    大功率三相可编程交流电源供应器(1000kVA/310V)

  • AFV-PLUS-331200

    大功率三相可编程交流电源供应器(1200kVA/310V)

  • AFV-PLUS-331500

    大功率三相可编程交流电源供应器(1500kVA/310V)

  • AFV-PLUS-332000

    大功率三相可编程交流电源供应器(2000kVA/310V)

  • AFV-PLUS-001

    A版: 45-500Hz

  • AFV-PLUS-002

    B版 : 45-120Hz

  • AFV-PLUS-003

    C版: 300-840Hz

  • AFV-PLUS-004

    起始角度 0-359 度

  • AFV-PLUS-005

    过载能力 200% 2 秒, 150% 5 秒, 125% 15 秒

  • AFV-PLUS-006

    快速版 ( 时间设定解析 0.01S)

  • AFV-PLUS-007

    模拟量控制卡

  • AFV-PLUS-008

    GPIB通讯接口

  • AFV-PLUS-009

    Ethernet通讯接口

  • AFV-PLUS-010

    三相相位角设定

  • AFV-PLUS-011

    远端压降补偿

  • AFV-PLUS-012

    输入电压 200V

  • AFV-PLUS-013

    输入电压 208V

  • AFV-PLUS-014

    输入电压 240V

  • AFV-PLUS-015

    输入电压 400V

  • AFV-PLUS-016

    输入电压 480V

  • AFV-PLUS-017

    输出0-400V(L-N)

  • AFV-PLUS-018

    输出0-600V(L-N)

  • AFV-PLUS-019

    400 Hz Fixed

  • AFV-PLUS-020

    多介面通讯卡(Ethernet/RS-232&RS-485/USB)


文件名

文件大小

  • AFV-Plus系列大功率可编程交流电源供应器_2026

    1.38 MB

    下载

  • 世界电力系统全模拟 - AFV+

  • Preen大声公：解密如何模拟北美及日本的单相三线系统

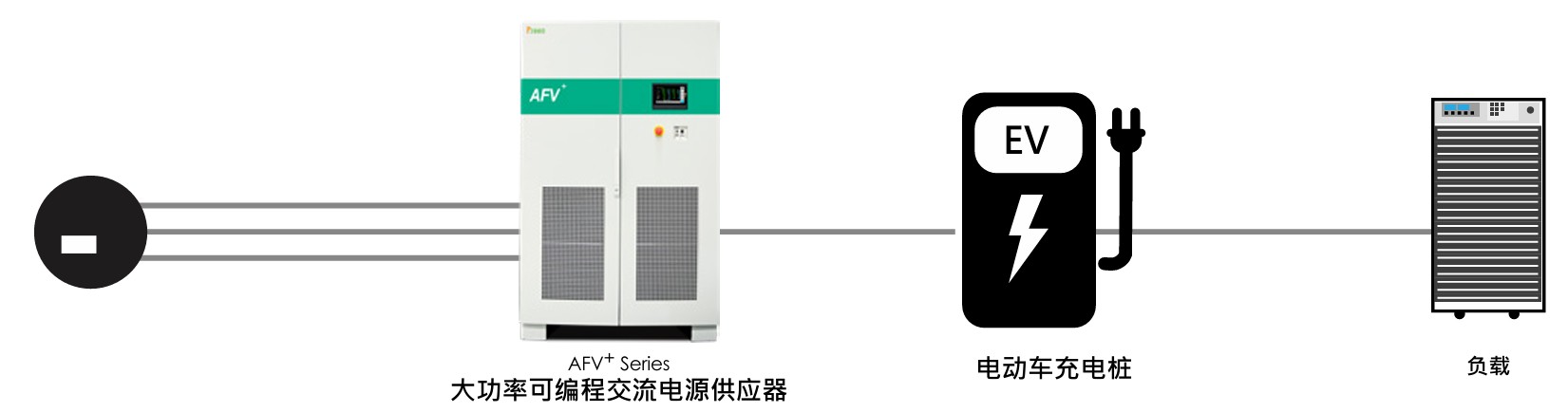

  • 电动车交直流充电桩测试系统（EVSE+ATS）

热门产品

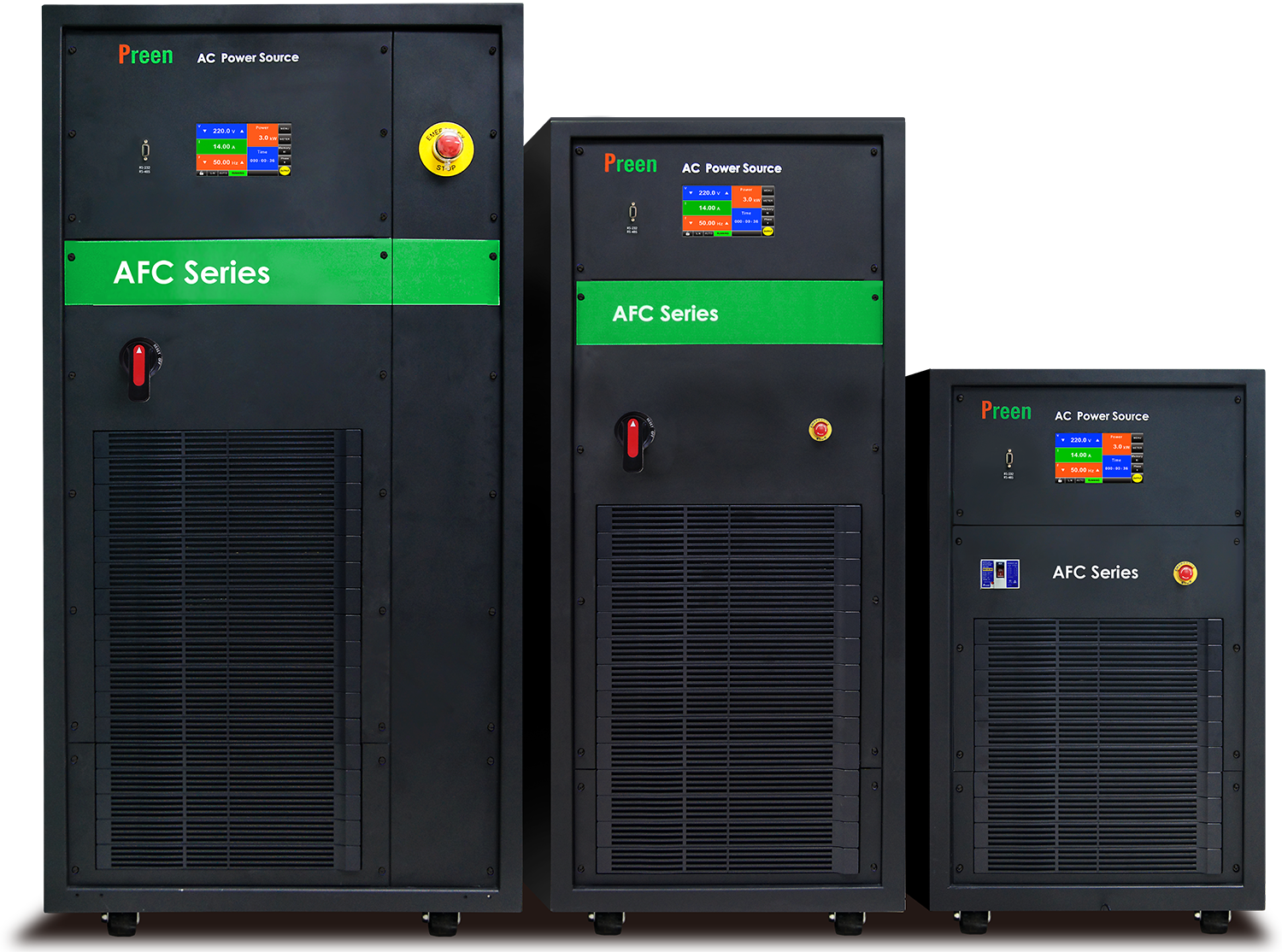

AFC系列
