适用于光伏逆
变器等待测物
模拟三相角度
不平衡之状态
方便模拟异常
电压及频率状态
适合用于NB/T 32004-2018
等法规需求
包含OVP, OCP, OTP,
紧急停机钮等
操作人性化、方便

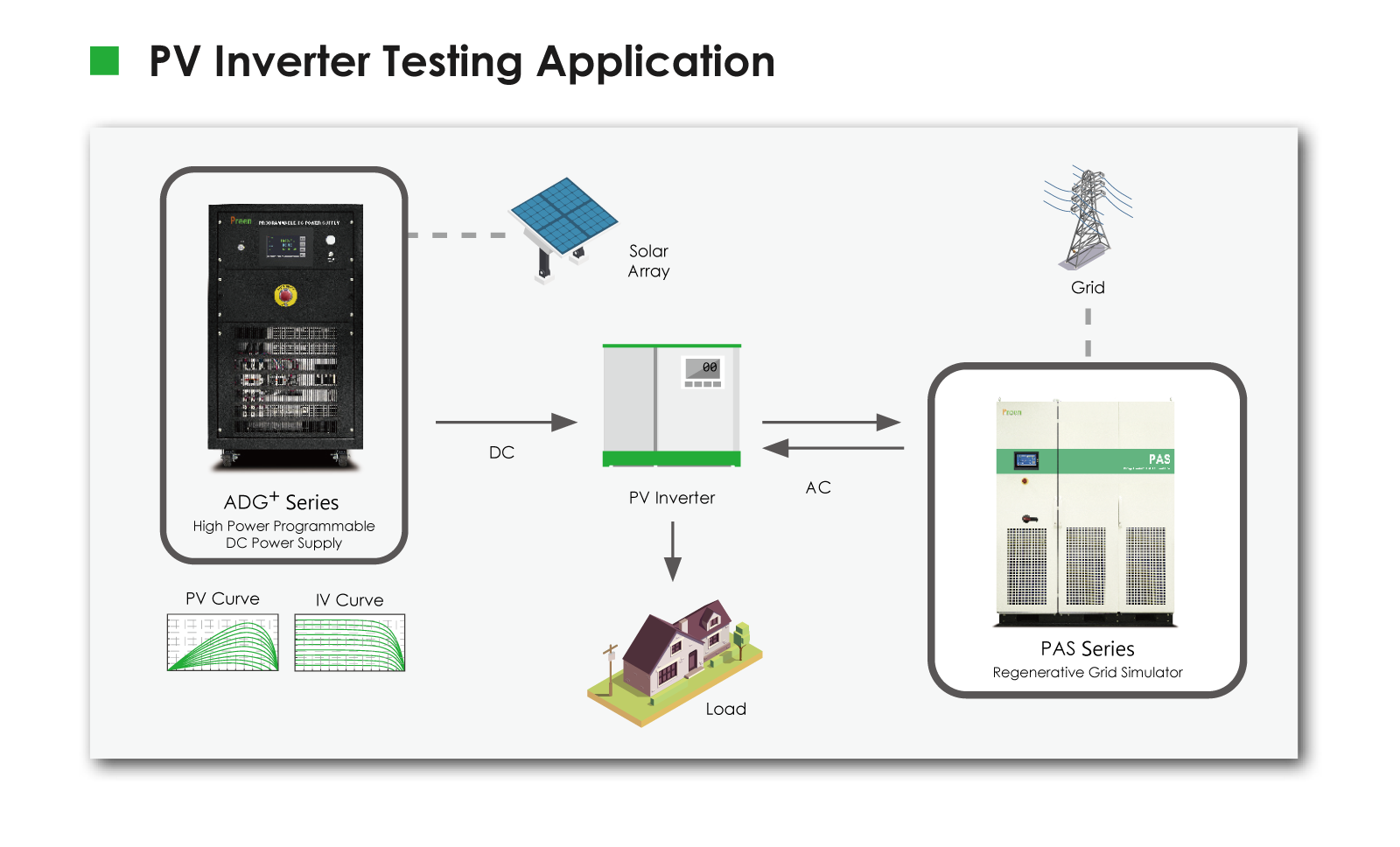

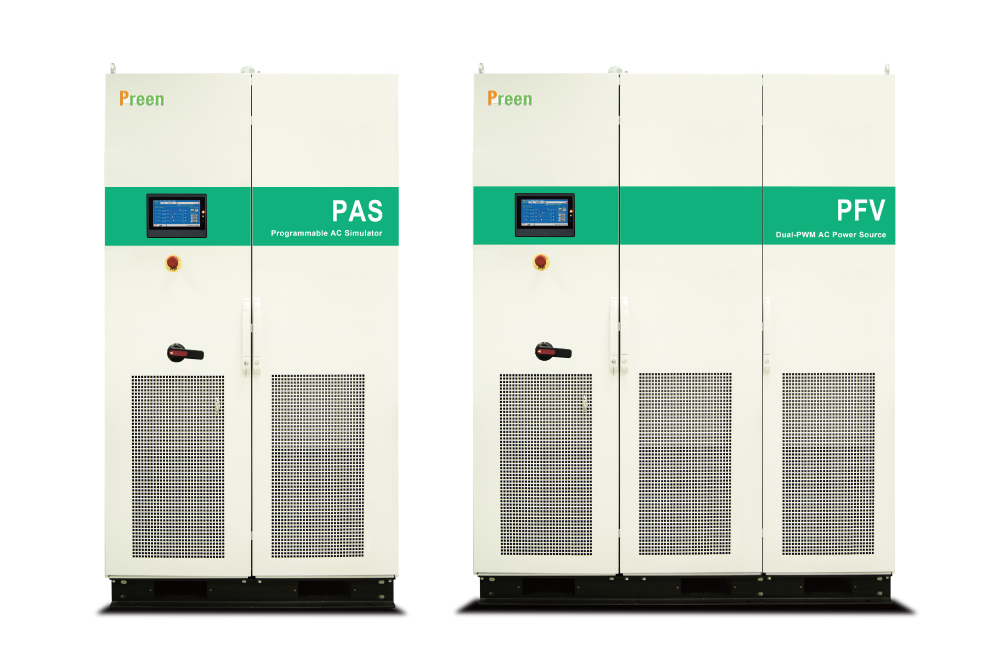

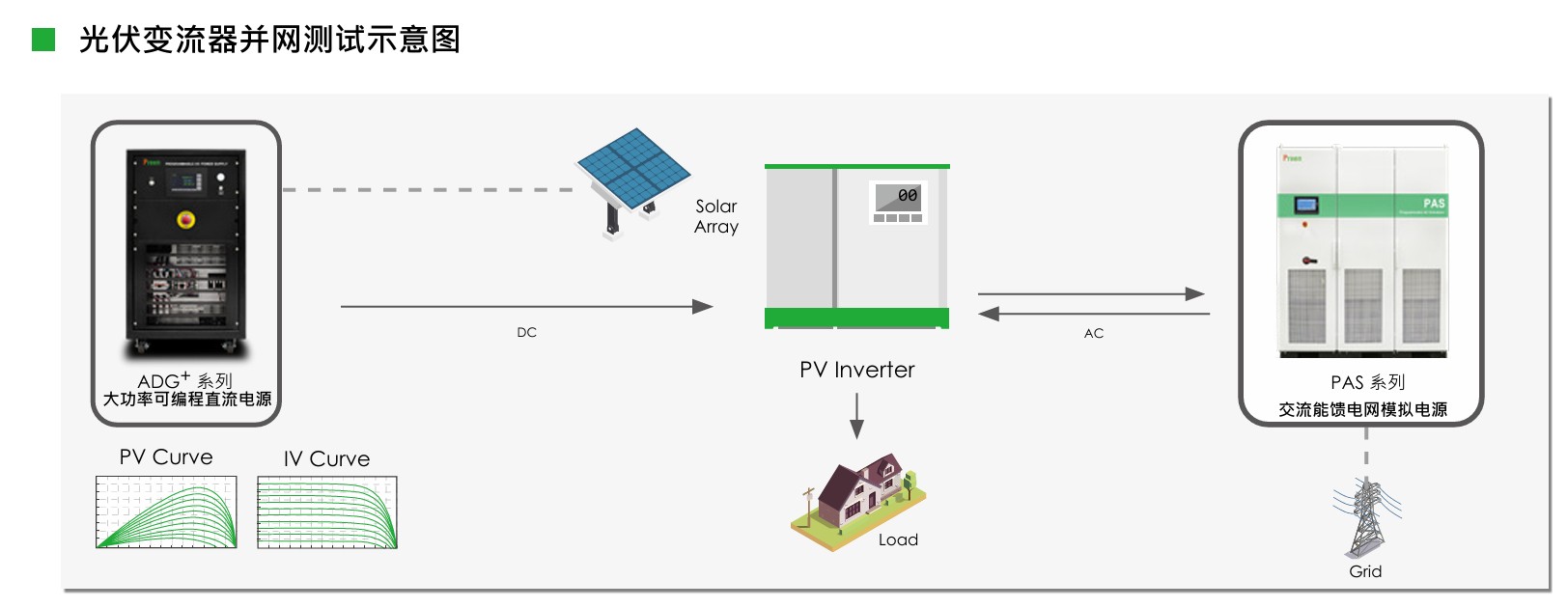

PAS系列为四象限的能源回馈型交流电源，可实现电能的回馈，适合用于会将能量回馈到电网之待测物，例如:光伏变流器、双向电动车充电桩等分散式发电设备。测试过程中可将90%的电能回馈至测试系统输入端，显著地为使用者节省电能成本，在测试光伏变流器所产生的能量可以完全经由PAS系列回馈到电网，不需要另外搭配消耗功率电阻，另搭配内建的低电压穿越(LVRT)与高电压穿越(HVRT)，适合用于IEEE1547.1、NB/T32004、 CGC/CF004 等法规需求。

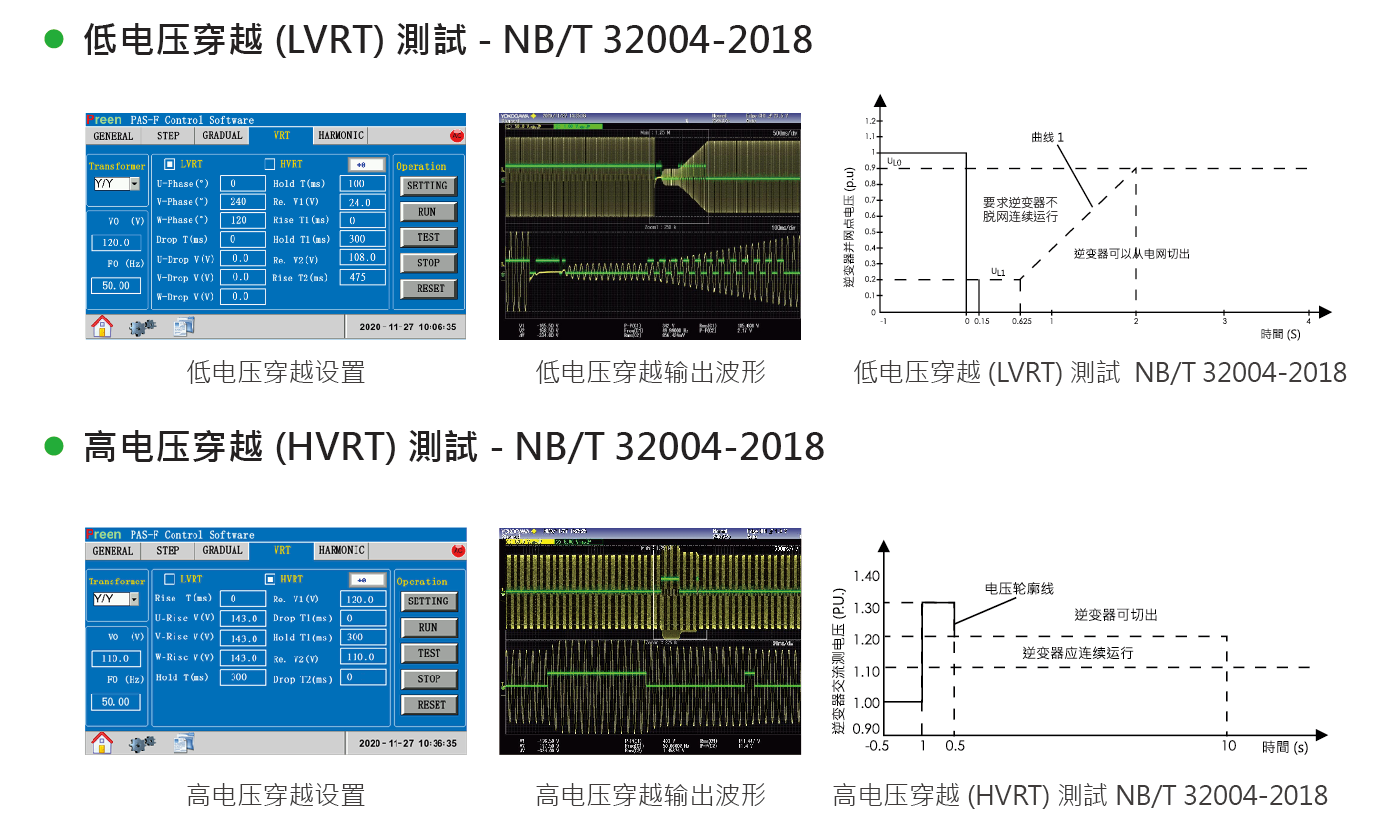

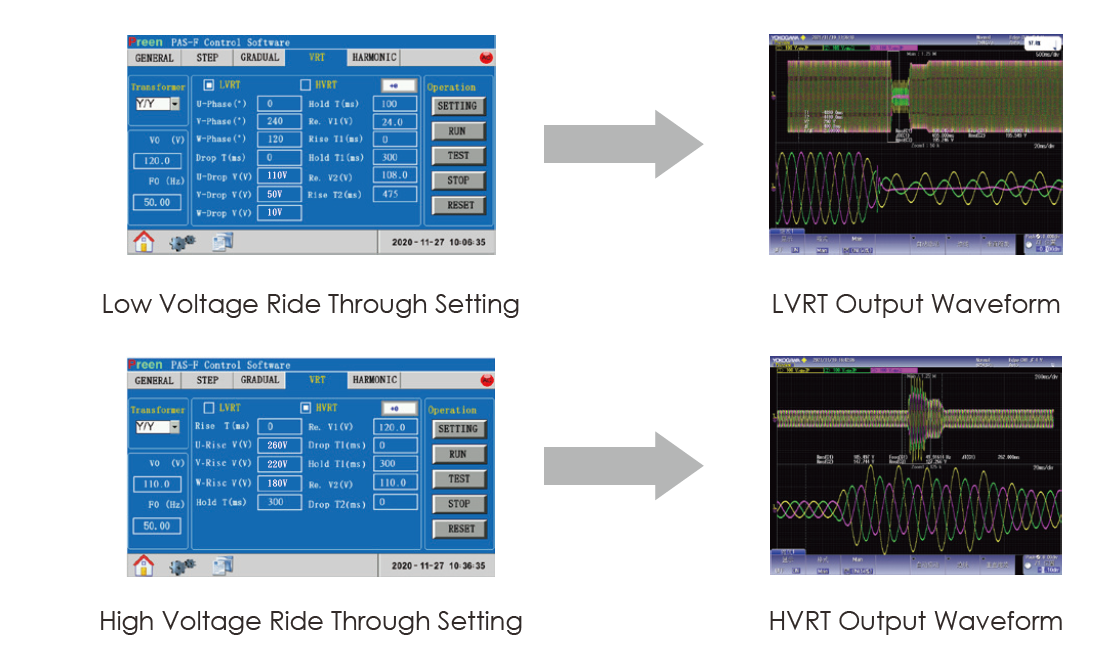

PAS内置高/低电压穿越功能（HVRT/LVRT），可进行电网故障清除的模拟。电压、频率，跌落电压，恢复电压，上升时间和维持时间等均可设定，也可进行电网故障清除的模拟。

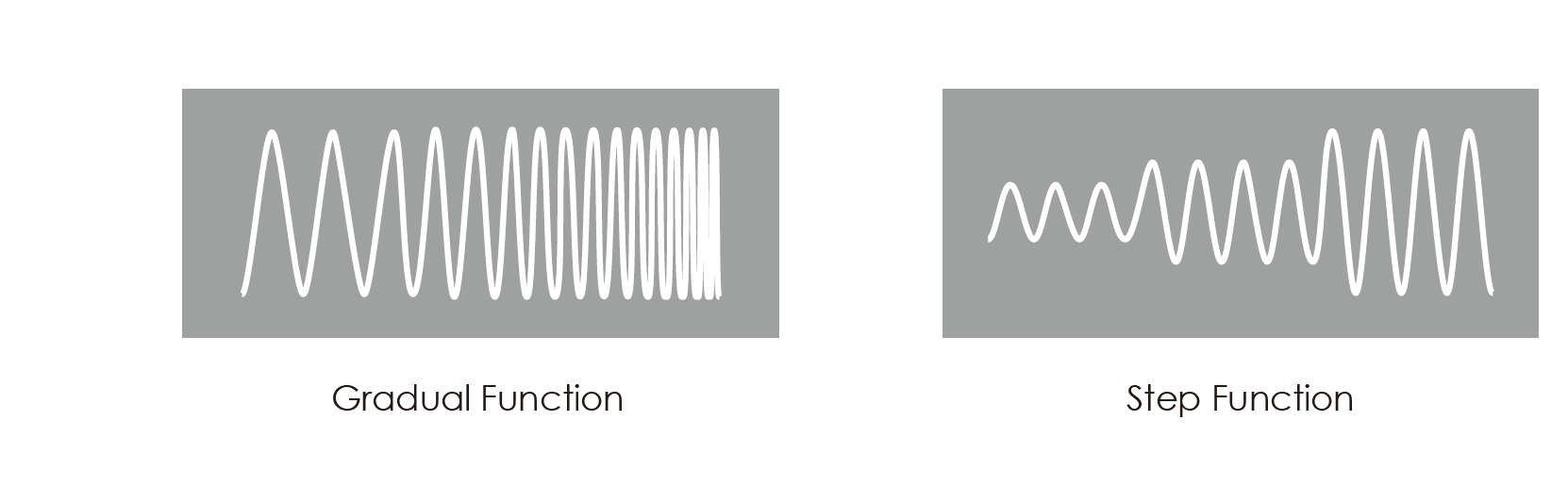

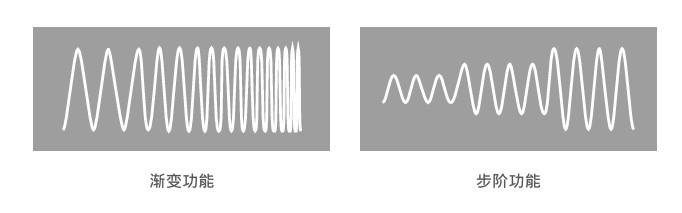

PAS / PFV系列具备多项可编程模拟功能，能有效且精准模拟各种电源异常及扰动。透过内建的步阶及渐变模式，使用者可模拟电压及频率单步或连续的电压变化，例如电压及频率的缓升/缓降、瞬间变化、步阶变化等。

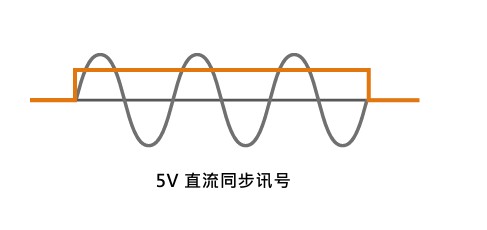

PAS系列能持续地输出高位准(5V) 电压作为同步讯号，从而记录电源的输出变化状态，适合应用于自动化测试系统。

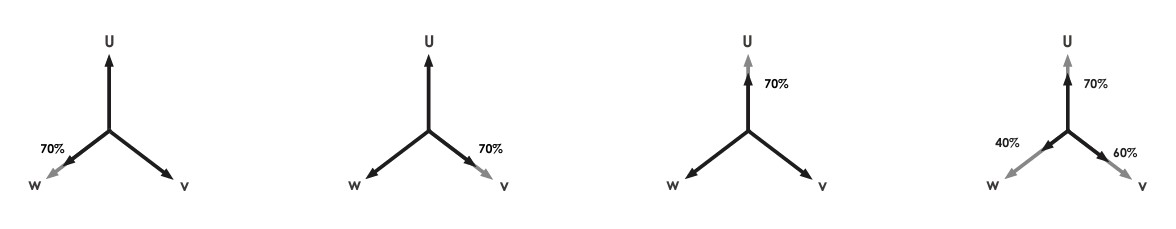

针对模拟电压不平衡、缺相等电源状况，用户可透过PAS系列的三相电压独立可调功能，单独设置每一相之电压，进一步满足IEC61000-4-34(GB/T 17626-34)的测试要求。只需透过点击选项框，即可轻松切换三相平衡或三相独立可调设定。

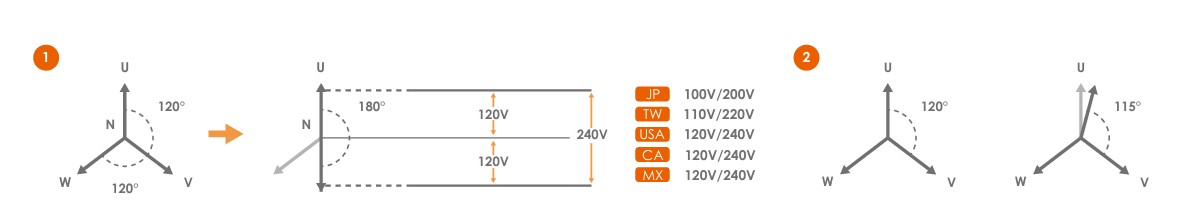

PAS系列能够独立设置每个相位的电压，，并透过选配的相位角可调功能模拟各种电源条件。一台设备即可轻松模拟单相三线或单相两线电源系统，满足多样化测试需求。

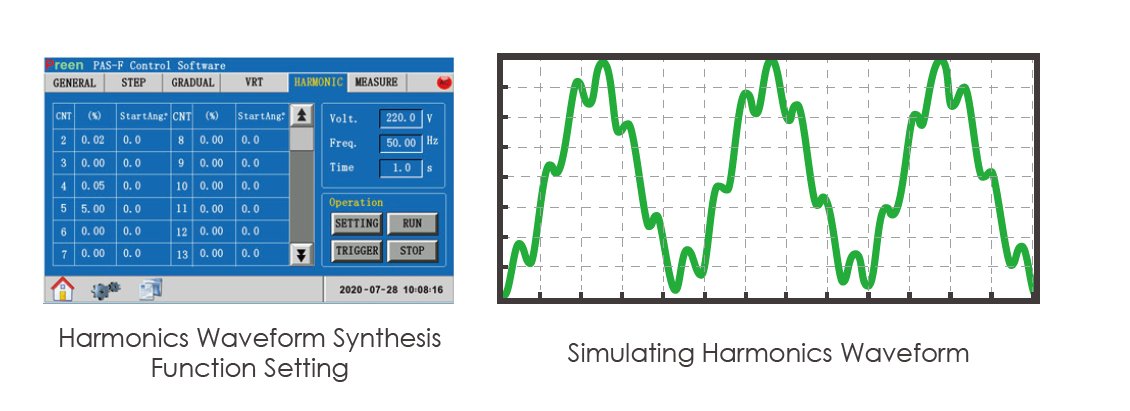

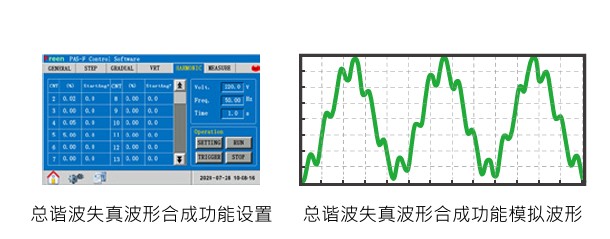

PAS 系列的总谐波失真波形合成功能，可让用户编辑不同的谐波成份，来合成总谐波失真波形，透过基频为50Hz或60Hz，简单编程每一阶的电压振幅大小及输出起始相位，合成的谐波成份可达25阶。
10kVA~2000kVA
0~300V
45~65Hz
40~70Hz (opt.)
≦ 2% (Resistive Load)
< 1% (Resistive Load)
标配：
RS-232
RS-485
选配：
Ethernet
GPIB
USB
输出功率范围：三相 10kVA-2000kVA。

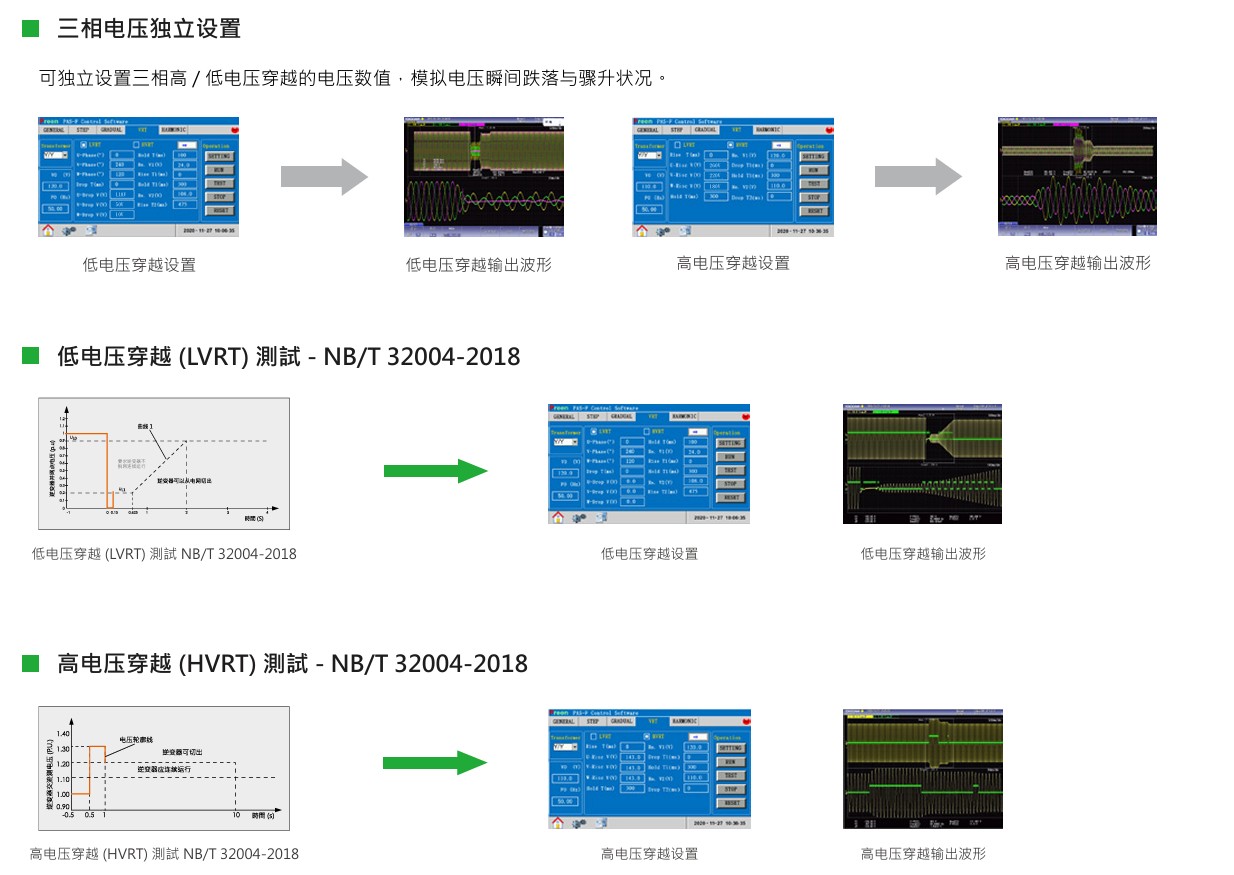

PAS 内建的高/低电压穿越(HVRT/LVRT) 模式，可轻易的模拟各法规之相关电压跌落与骤升状况。
PAS/PFV 系列具备能源回馈功能，可将能量回馈至电网，节省能源及降低整体系统的购置成本。
PAS 适用于验证相关法规，例：IEEE1547、NB/T32004、UL1741、BDEW 及CEI0-16 等。
三相独立可调功能，可独立调整各相的电压，适用于多台单相负载，并可设定三相之间的角度。
搭配7吋LCD触摸屏显示，可同时显示各相输出电压、电流、频率、有功/ 视在功率、功率因数，测试信息一目了然。
可侦测输出欠压、过流、过载等二十多项故障状态，并可纪录255 条操作及故障信息，方便问题排查分析。
逆变端采用**一代模块化设计，具有设计专利，结构紧凑、稳定性佳、功率密度高，便于抽换维护。
可模拟电源异常状态，透过内建的步阶、渐变功能，用户可设定连续或阶段式的电压及频率变动，亦可联系我们做客制化的电源曲线模拟。
PAS-F 33030
能馈型电网模拟电源(30kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33045
能馈型电网模拟电源(45kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33060
能馈型电网模拟电源(60kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33075
能馈型电网模拟电源(75kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33100
能馈型电网模拟电源(100kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33120
能馈型电网模拟电源(120kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33150
能馈型电网模拟电源(150kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33200
能馈型电网模拟电源(200kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33300
能馈型电网模拟电源(300kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33400
能馈型电网模拟电源(400kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33600
能馈型电网模拟电源(600kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 33800
能馈型电网模拟电源(800kVA/300V/45-65Hz, 含VRT 测试)
PAS-F 331000
能馈型电网模拟电源(1000kVA/300V/45-65Hz, 含VRT 测试)
PAS-001
软启动模式
PAS-002
GPIB 通讯接口
PAS-003
Ethernet 通讯接口
PAS-004
USB 通讯接口
PAS-005
输出频率40-70Hz
PAS-006
谐波编辑器
PFV-33030
大功率可编程交流电源供应器(30kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33045
大功率可编程交流电源供应器(45kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33060
大功率可编程交流电源供应器(60kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33075
大功率可编程交流电源供应器(75kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33100
大功率可编程交流电源供应器(100kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33120
大功率可编程交流电源供应器(120kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33150
大功率可编程交流电源供应器(150kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33200
大功率可编程交流电源供应器(200kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33300
大功率可编程交流电源供应器(300kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-33400
大功率可编程交流电源供应器(400kVA/300V/45-65Hz, 含四象限能源回馈功能)
PFV-001
软启动模式
PFV-002
GPIB 通讯接口
PFV-003
Ethernet 通讯接口
PFV-004
USB 通讯接口
