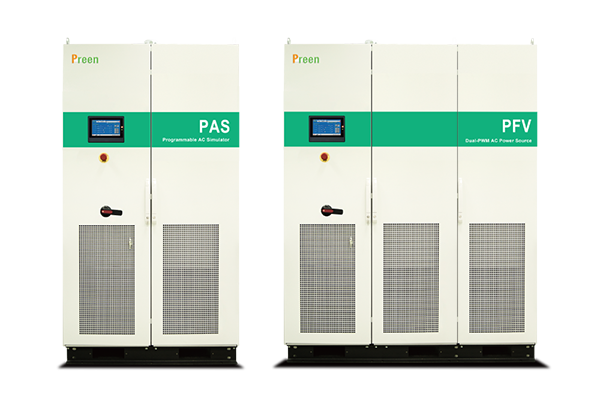

随着电动汽车产业的快速发展，充电设备（如充电桩、车载充电机）的安全性、兼容性与可靠性成为影响用户体验与产业推广的关键因素。充电设备需在不同电网环境（如电压波动、谐波干扰、故障工况）下稳定运行，而电网模拟器作为“可精准调控的虚拟电网”，能模拟全球不同电网标准、复杂电网扰动场景，成为充电设备研发、生产、认证全流程测试的核心工具。当前，许多充电设备厂商因缺乏对电网模拟器应用场景的深入认知，导致测试覆盖不全，产品上市后易出现电网适配问题（如在电压暂降时停机、谐波超标影响电网）。

一、充电桩并网兼容性测试案例：验证符合电网接入标准

充电桩作为连接电网与电动汽车的核心设备，需符合各国电网并网标准（如中国GB/T18487.1、国际IEC61851），电网模拟器通过模拟电网基础特性，验证充电桩的并网适应性，避免对电网造成冲击。

（一）案例1：电网电压/频率波动适应性测试

测试目标：验证直流快充桩在电网电压、频率波动时的持续充电能力，确保符合GB/T18487.1中“电压波动范围85%-110%额定电压、频率波动范围49Hz-51Hz”的要求。

电网模拟器场景设置：

电压波动模拟：将电网模拟器输出电压从额定380V（三相）分别降至323V（85%）、升至418V（110%），每个电压点稳定运行30分钟；

频率波动模拟：将输出频率从50Hz降至49Hz、升至51Hz，每个频率点稳定运行20分钟，记录充电桩充电电流、功率变化。

测试过程与结果：

当电压降至323V时，充电桩自动调整充电功率（从120kW降至100kW），未触发停机保护，充电电流稳定在263A（误差±2%）；

当频率升至51Hz时，充电桩充电模块无异常报警，输出电压（DC750V）、电流（160A）符合设计要求，未出现谐波超标（THD≤5%）。

应用价值：提前发现充电桩在电网电压/频率波动时的功率调节缺陷，避免产品在农村、偏远地区等电网不稳定场景下频繁停机，提升用户充电体验。

（二）案例2：电网谐波注入与抗干扰测试

测试目标：验证交流充电桩在电网存在谐波干扰时的抗干扰能力，确保充电桩自身不产生额外谐波，且能在谐波环境下正常工作，符合GB/T14549“公用电网谐波”标准。

电网模拟器场景设置：

谐波注入：通过电网模拟器向充电桩输入2-13次谐波，其中3次谐波幅值5%、5次谐波幅值3%、7次谐波幅值2%（模拟工业厂区电网谐波特性）；

测试参数：监测充电桩输入电流谐波（THD）、输出充电电压稳定性，持续测试1小时。

测试过程与结果：

注入谐波后，充电桩输入电流THD从1.2%升至3.8%（≤5%标准限值），未对电网造成额外谐波污染；

充电电压稳定在220V±0.5%，充电电流（16A）无明显波动，车载电池充电进度正常，未出现充电中断或电池保护触发。

应用价值：确保充电桩在工业密集区、商业区等谐波较多的场景下可靠运行，避免谐波干扰导致充电桩故障或电池充电异常。

二、车载充电机（OBC）性能测试案例：验证整车充电安全性

车载充电机（OBC）是电动汽车内置的核心充电部件，需适应不同国家电网标准，且在车辆行驶后的复杂工况下稳定工作，电网模拟器通过模拟多样化电网场景，验证OBC的性能与安全性。

（一）案例1：多国家电网标准适配测试

测试目标：验证出口型电动汽车OBC对全球不同电网标准的适配能力，确保产品可在欧洲（230V/50Hz）、美国（120V/60Hz）、日本（100V/50Hz）等市场正常充电。

电网模拟器场景设置：

电压/频率切换：电网模拟器依次输出230V/50Hz（欧洲）、120V/60Hz（美国）、100V/50Hz（日本），每个标准下测试OBC的充电功率、效率与温升；

负载模拟：模拟车载电池不同SOC（StateofCharge）状态（20%、50%、80%），测试OBC在不同负载下的适应性。

测试过程与结果：

在230V/50Hz下，OBC输出功率6.6kW（额定值），效率92.5%，温升35K（≤40K限值）；

在100V/50Hz下，OBC自动调整充电电流（从60A降至50A），输出功率5.0kW，满足日本电网供电能力，且充电过程无过热或保护触发。

应用价值：帮助车企快速实现OBC的全球化适配，避免因电网标准差异导致产品无法进入目标市场，降低研发与认证成本。

（二）案例2：车辆颠簸后的电网适应性测试

测试目标：验证电动汽车经过颠簸路面后，OBC在电网供电下的稳定性，模拟实际行驶中OBC因振动导致的参数偏移，确保充电安全。

电网模拟器场景设置：

预处理：将OBC置于振动测试台，按GB/T30038标准进行10Hz-2000Hz、10g加速度的振动测试（模拟颠簸路面）；

电网模拟：振动后，电网模拟器输出380V/50Hz（三相），测试OBC充电功率、绝缘电阻、漏电流等参数，持续30分钟。

测试过程与结果：

振动后，OBC充电功率稳定在11kW（额定11kW），绝缘电阻≥100MΩ（符合安全标准），漏电流≤10mA（≤30mA限值）；

未出现OBC内部接触器粘连、接线松动导致的充电中断，验证了振动后OBC的电网适配可靠性。

应用价值：避免车辆行驶后因OBC故障导致无法充电，保障用户长途出行中的充电安全，降低售后故障风险。

三、充电设备故障工况测试案例：验证极端场景下的保护能力

电网故障（如电压暂降、中断、三相不平衡）是充电设备面临的极端挑战，电网模拟器通过模拟此类故障，验证充电设备的保护机制与故障恢复能力，避免设备损坏或安全事故。

（一）案例1：电网电压暂降与恢复测试

测试目标：验证直流快充桩在电网电压暂降时的低电压穿越能力，确保暂降结束后能快速恢复充电，符合GB/T34658“电动汽车充电设备检验规范”要求。

电网模拟器场景设置：

暂降模拟：电网模拟器输出电压从380V（三相）骤降至190V（50%额定电压），持续100ms（模拟电网短路故障），随后恢复至380V；

测试监测：记录充电桩电压暂降期间的功率变化、保护动作，以及恢复后的充电重启时间。

测试过程与结果：

电压暂降时，充电桩触发低电压保护，充电功率从180kW降至0，但未断开与电池的连接（避免电池断电）；

电压恢复后，充电桩在500ms内重启充电，功率逐步回升至180kW，无冲击电流（≤1.2倍额定电流），电池充电进度正常。

应用价值：确保充电桩在电网故障（如雷击、线路故障）时不损坏，且能快速恢复服务，减少充电中断对用户的影响，提升设备可靠性。

（二）案例2：电网三相不平衡测试

测试目标：验证三相交流充电桩在电网三相电压不平衡时的运行稳定性，避免因不平衡电流导致充电桩模块损坏，符合IEC61000-3-4“三相电压不平衡测试”标准。

电网模拟器场景设置：

不平衡模拟：电网模拟器设置三相电压分别为380V、342V、304V（负序电压分量2%），模拟电网三相负载不均场景；

测试参数：监测充电桩三相输入电流不平衡度、模块温升，持续充电2小时。

测试过程与结果：

三相不平衡时，充电桩输入电流不平衡度≤5%（标准限值10%），通过内部均流算法调整各模块电流；

充电模块最高温升38K（≤45K限值），无过热报警，输出充电电压（220V）、电流（32A）稳定，未出现模块故障。

应用价值：确保充电桩在商业综合体、工业园区等三相负载波动大的场景下可靠运行，延长设备使用寿命，降低维护成本。

四、充电设备能效与节能测试案例：优化产品能耗表现

能效是充电设备的核心性能指标之一，电网模拟器通过模拟不同电网电压、负载条件，测试充电设备在全工况下的能效，为产品节能优化提供数据支撑。

（一）案例：充电桩全负载范围能效测试

测试目标：测试直流快充桩在不同负载率（10%-100%）下的能效，优化充电模块设计，确保符合国家一级能效标准（能效≥95%@额定负载）。

电网模拟器场景设置：

负载调节：电网模拟器输出380V/50Hz，通过负载模拟器将充电桩负载率从10%（18kW）逐步提升至100%（180kW），每个负载点稳定运行15分钟；

能效计算：记录充电桩输入功率（电网模拟器输出功率）与输出功率（充入电池功率），计算能效（输出功率/输入功率×100%）。

测试过程与结果：

负载率100%时，能效95.8%（符合一级标准）；负载率50%（90kW）时，能效94.2%；负载率10%时，能效88.5%；

发现低负载（10%-20%）时能效偏低，通过优化充电模块休眠策略（部分模块休眠，集中功率输出），将10%负载率能效提升至91.3%。

应用价值：帮助厂商优化产品能效设计，降低充电桩运行能耗，同时满足国家节能政策要求，提升产品市场竞争力。

电网模拟器在电动汽车充电设备测试中的应用，已从“基础并网验证”拓展至“故障工况模拟、全球化适配、能效优化”等多维度场景，其核心价值在于“精准复现真实电网环境，提前暴露产品缺陷”——通过模拟电压波动、谐波干扰、三相不平衡等场景，验证充电桩与车载充电机的安全性、兼容性与可靠性，避免产品上市后因电网适配问题引发用户投诉或安全事故。

随着电动汽车充电技术向“超快充（如480kW）、无线充电”升级，以及电网向“新能源并网、微电网”发展，电网模拟器的应用将进一步深化：如模拟新能源并网导致的电网频率波动、微电网孤岛运行场景，测试充电设备的协同控制能力；模拟超快充下的电网功率冲击，验证设备的动态响应能力。未来，电网模拟器将与AI测试系统结合，实现“场景自动生成、故障智能诊断”，进一步提升充电设备测试效率与精准度，为电动汽车产业高质量发展提供坚实支撑。
