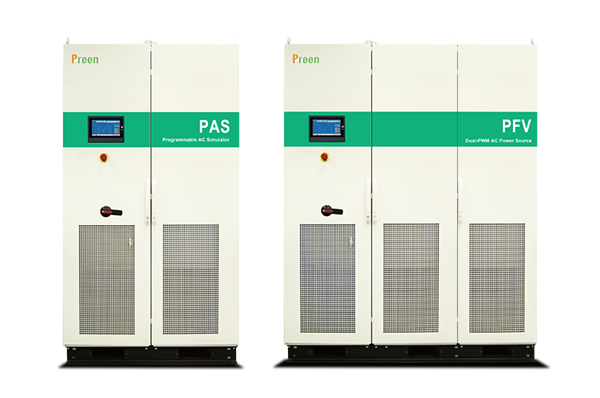

在新能源发电（光伏、风电）、电动汽车、储能系统等领域，电网模拟器作为模拟电网电压、频率、谐波等特性的核心测试设备，是验证产品并网兼容性、抗电网扰动能力的关键工具。其性能是否符合行业标准，直接影响测试结果的准确性与产品的市场准入资格。当前，全球已形成多套权威测试标准体系（如 IEC、GB、ANSI），但许多用户因对标准分类、技术要求理解不深，导致设备选型偏差或测试流程不合规，影响产品研发与认证进度。

一、电网模拟器的核心测试标准体系：国内外权威规范梳理

电网模拟器的测试标准围绕 “输出性能、电网模拟能力、安全防护、电磁兼容性” 四大维度构建，不同国家与行业根据应用场景制定了针对性规范，核心可分为国际标准、国家标准与行业专用标准三类。

（一）国际通用核心标准

IEC（国际电工委员会）标准：

IEC 61000-2-11：聚焦电网电压暂降、暂升与中断模拟测试，规定电网模拟器需能模拟 “电压暂降幅度（0%-90% 额定电压）、暂降持续时间（0.5 周波 - 30 秒）” 等参数，测试精度误差≤±5%；

IEC 61000-2-2：明确谐波与间谐波模拟要求，电网模拟器需能生成 2-50 次谐波，各次谐波幅值可独立调节（最大谐波幅值≤30% 基波），总谐波失真度（THD）测量精度≤±1%；

IEC 61727：针对光伏逆变器并网测试，要求电网模拟器能模拟电网频率波动（47Hz-53Hz）、电压不平衡（负序电压分量 0%-4%），且动态响应时间≤100ms，确保测试逆变器的并网适应性。

IEEE（电气和电子工程师协会）标准：

IEEE 1547：面向分布式电源并网，规定电网模拟器需模拟 “电压骤升（110%-120% 额定电压，持续 1 秒 - 5 秒）、频率漂移（49.5Hz-50.5Hz）” 等场景，且输出电压稳定度≤±0.5%；

IEEE 929：针对光伏系统，要求电网模拟器支持 “低电压穿越（LVRT）测试”，能模拟电压跌落至 0% 后恢复的全过程，电压恢复时间误差≤±1ms，验证光伏逆变器的不间断并网能力。

（二）中国国家标准

GB/T 系列标准：

GB/T 17626.11：等效采用 IEC 61000-4-11，细化电网电压暂降、暂升测试要求，规定电网模拟器在 “0.5 周波（10ms/50Hz）暂降时间” 下的电压控制精度≤±2%，确保适配国内电网频率特性；

GB/T 24337：针对光伏逆变器，要求电网模拟器能模拟 “三相电压不平衡（负序电压 0%-2%）、谐波注入（2-25 次谐波）”，且谐波相位控制精度≤±5°，满足国内光伏产品认证测试需求；

GB/T 18487.1：面向电动汽车传导充电系统，规定电网模拟器需模拟 “电网电压波动（85%-110% 额定电压）、频率波动（49Hz-51Hz）”，输出电流纹波≤2%，验证充电桩的供电适应性。

行业专用标准：

NB/T 32004（新能源领域）：针对分布式光伏逆变器，要求电网模拟器支持 “高电压穿越（HVRT）测试”，能模拟电压升至 130% 额定电压并持续 200ms，电压控制精度≤±3%；

QC/T 895（汽车领域）：针对电动汽车车载充电机，规定电网模拟器需模拟 “电压骤降（从 220V 降至 154V，持续 100ms）”，输出电压恢复时间≤5ms，确保充电机在电网扰动下不中断工作。

（三）其他区域与行业标准

ANSI（美国国家标准学会）标准：

ANSI C84.1：规定电网模拟器需模拟美国电网电压（120V/240V）、频率（60Hz）特性，电压波动范围 ±5%，频率波动范围 ±0.5Hz，适配美国市场的产品测试；

EN（欧洲标准）：

EN 50160：针对欧洲低压电网，要求电网模拟器模拟 “电压长期偏差（90%-110% 额定电压）、短期闪变（Pst≤1.0）”，闪变测试精度≤±0.05，满足欧洲产品并网认证需求；

军用标准：

GJB 151B：针对军用设备供电测试，要求电网模拟器能模拟 “尖峰脉冲（1.2/50μs 波形，幅值 2kV）、浪涌（8/20μs 波形，幅值 10kV）”，电磁兼容性需符合军用级要求，适配军工产品测试场景。

二、电网模拟器测试标准的核心技术要求：从性能到安全的全维度规范

不同标准的技术要求虽各有侧重，但均围绕 “输出精度、动态响应、电网模拟能力、安全防护” 四大核心维度展开，构成电网模拟器的合规基础。

（一）输出精度要求：保障测试数据准确性

电压与频率精度：

电压输出精度：额定电压下的误差≤±0.1%（如 220V 输出时，实际电压 219.78V-220.22V），电压分辨率≤0.01V；

频率输出精度：额定频率（50Hz/60Hz）下的误差≤±0.001Hz，频率分辨率≤0.001Hz，确保模拟电网频率的稳定性；

应用场景：在光伏逆变器 “频率穿越测试” 中，精准的频率控制能准确验证逆变器在 47Hz-53Hz 范围内的并网切换逻辑。

谐波与失真度要求：

谐波输出精度：各次谐波幅值误差≤±3%，相位误差≤±5°，如注入 3 次谐波（幅值 5% 基波）时，实际幅值需在 4.85%-5.15% 基波范围内；

总谐波失真度（THD）：纯正弦波输出时 THD≤0.5%（额定负载下），避免自身谐波干扰测试结果，确保准确评估被测设备的抗谐波能力。

（二）动态响应要求：模拟电网快速扰动

电压暂降 / 暂升响应：

响应时间：从 “额定电压→目标暂降电压” 的过渡时间≤1ms（如从 220V 降至 110V 的时间≤1ms），避免因响应滞后导致测试场景失真；

恢复时间：暂降 / 暂升结束后，电压恢复至额定值的时间≤5ms，且超调量≤±2%，模拟电网扰动后的快速恢复特性。

负载突变响应：

当被测设备负载从 10% 突增至 90%（或反之）时，电网模拟器输出电压波动≤±2%，恢复时间≤20ms，确保在负载动态变化时仍能维持稳定输出，适配电动汽车充电桩、储能变流器等负载波动大的测试场景。

（三）电网模拟能力要求：覆盖复杂场景

电网异常场景模拟：

需支持 “电压不平衡（三相电压不平衡度 0%-4%）、频率漂移（45Hz-65Hz）、电压闪变（Pst 0-2.0）” 等场景模拟，且参数可通过软件灵活设置，满足不同标准下的测试需求；

部分高端型号需支持 “电网故障重合闸” 模拟（如断电 0.5 秒后恢复供电），验证被测设备的故障恢复能力。

可再生能源并网场景模拟：

针对光伏、风电测试，需能模拟 “电网电压跌落至 0% 后恢复（低电压穿越测试）、电压升至 130% 额定电压（高电压穿越测试）”，且电压跌落 / 恢复曲线符合标准规定（如 GB/T 24337 要求的 “电压跌落至 0%，持续 150ms 后恢复”）。

（四）安全与电磁兼容性要求：保障测试安全

电气安全防护：

绝缘电阻：输入与输出之间、输入与外壳之间的绝缘电阻≥100MΩ（常温常湿下）；

耐压测试：输入与输出之间施加 2000VAC（50Hz）电压，持续 1 分钟，无击穿、闪络现象；

过流 / 过压保护：当输出电流超过额定值 120% 或电压超过额定值 120% 时，设备在 10ms 内切断输出，保护被测设备与操作人员安全。

电磁兼容性（EMC）：

电磁辐射发射：符合 IEC 61000-6-3 标准，辐射限值≤40dBμV/m（30MHz-1GHz，3 米法）；

电磁敏感度：符合 IEC 61000-6-2 标准，能承受 8kV 接触放电、15kV 空气放电的静电干扰，放电后设备无死机、无性能衰减，避免测试环境中的电磁干扰影响设备正常工作。

三、如何确保电网模拟器符合行业规范：从选型到运维的全流程管控

确保电网模拟器符合行业规范需贯穿 “设备选型、测试流程、认证审核、日常运维” 全流程，通过标准化管理与技术验证，保障设备性能与测试合规性。

（一）设备选型阶段：精准匹配标准需求

明确测试标准与场景：

根据目标市场（国内 / 欧洲 / 美国）与被测产品（光伏逆变器 / 电动汽车充电桩 / 储能系统），确定需满足的核心标准（如国内测试优先选择符合 GB/T 24337、GB/T 18487.1 的设备，欧洲市场需符合 EN 50160、IEC 61727）；

列出关键技术参数清单（如电压精度、动态响应时间、谐波模拟能力），对照标准要求筛选设备，避免 “参数过剩” 或 “参数不足”。

验证厂商资质与设备认证：

选择具备 “ISO 9001 质量管理体系认证” 的厂商，设备需通过第三方检测机构（如中国计量科学研究院、德国 TÜV）的校准与认证，提供符合标准的检测报告；

要求厂商提供 “标准符合性声明”，明确设备各项参数符合的具体标准条款（如 “电压暂降响应时间≤1ms，符合 IEC 61000-4-11 第 5.2 条要求”）。

（二）测试实施阶段：规范流程与数据管理

制定标准化测试方案：

依据目标标准编写测试方案，明确测试场景（如电压暂降幅度、持续时间）、测试步骤（如设备接线、参数设置、数据采集）、判定标准（如被测设备是否在电网扰动下正常工作），方案需经技术与合规部门审核；

测试前对电网模拟器进行预热（通常 30 分钟）与参数校准，使用标准仪表（如高精度功率分析仪）验证输出电压、频率精度，确保设备处于合规状态。

严格数据采集与记录：

测试过程中实时采集电网模拟器的输出参数（电压、频率、谐波）与被测设备的响应数据（如输出功率、并网电流），数据采样率≥1kHz，确保捕捉动态响应过程；

按标准要求保存测试原始数据、曲线图表与设备状态记录，数据保存期限不少于 3 年（满足产品认证与追溯需求），记录需包含测试人员、时间、设备编号等信息，确保可追溯。

（三）认证与审核阶段：通过权威验证

参与第三方认证测试：

若被测产品需获取市场准入认证（如光伏逆变器的 CGC 认证、电动汽车的 CCC 认证），需使用经认证的电网模拟器，在第三方实验室（如中国质量认证中心 CQC、德国 TÜV 莱茵）完成标准规定的测试项目，获取合规测试报告；

配合认证机构对电网模拟器的性能复核，提供设备校准报告、标准符合性声明等材料，确保测试设备符合认证要求。

内部合规审核与持续改进：

定期（如每季度）开展内部合规审核，检查电网模拟器的参数校准记录、测试流程规范性、数据管理完整性，识别合规风险（如设备精度漂移、测试记录不全）；

根据标准更新（如 IEC 标准修订）与行业反馈，及时升级电网模拟器的软件固件（如增加新的测试场景）、重新校准设备参数，确保持续符合**规范。

（四）日常运维阶段：保障设备长期合规

定期校准与维护：

按设备说明书要求，每 6-12 个月由第三方机构对电网模拟器进行**校准，重点校准电压精度、频率精度、动态响应时间等关键参数，校准报告需符合国家计量标准（如 JJF 1587-2016《交流电能表检定装置校准规范》）；

日常维护包括清洁设备散热孔、检查接线端子紧固性、测试安全保护功能（如过流保护是否触发），避免因设备故障导致测试数据失真。

人员培训与能力提升：

对操作与维护人员开展标准培训（如 IEC 61000 系列、GB/T 系列标准解读）与设备操作培训，考核合格后方可上岗，避免因操作失误导致测试不合规；

关注行业标准动态（如通过 IEC 官网、国家标准委平台获取更新信息），组织人员学习新标准要求，及时调整测试方案与设备参数。

电网模拟器的测试标准体系围绕 “精准模拟电网特性、保障测试有效性” 构建，涵盖国际、国家、行业多个层面，核心技术要求聚焦输出精度、动态响应、电网模拟能力与安全防护。确保符合行业规范需从 “选型 - 测试 - 认证 - 运维” 全流程管控，通过精准匹配标准需求、规范测试流程、参与权威认证、加强日常维护，实现设备性能与测试合规性的长期稳定。

随着新能源、电动汽车等行业的快速发展，电网模拟器的测试标准将进一步细化（如增加微电网、虚拟电厂场景的模拟要求），设备性能也将向 “更高精度、更快响应、更复杂场景模拟” 升级。企业需以标准为导向，结合自身测试需求，构建完善的合规管理体系，让电网模拟器真正成为产品研发与市场准入的可靠支撑，推动行业向高质量、合规化方向发展。
