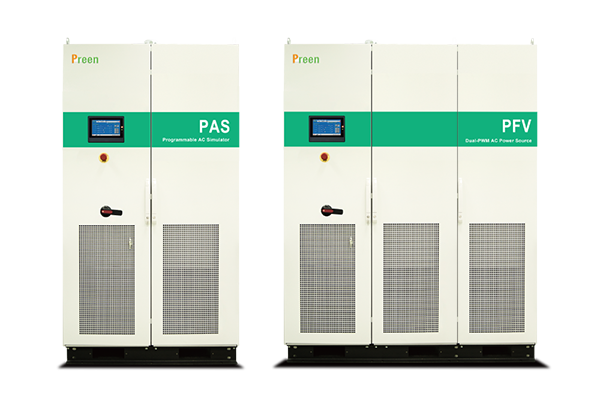

在新能源发电并网测试、电力设备研发、智能电网仿真等领域，电网模拟器是不可或缺的核心设备。它能模拟电网的各种运行状态，从正常的电压频率输出到复杂的电压跌落、谐波畸变等异常工况，为被测试设备提供“虚拟电网环境”。而电压、频率和波形的**调节，是电网模拟器实现这一功能的基础——只有让输出的电参数与真实电网状态高度吻合，才能确保测试数据的可靠性。那么，电网模拟器究竟是通过哪些技术手段，实现对电压、频率和波形的精准控制呢？

一、电压的**调节：从“能量转换”到“精准稳压”

电压调节是电网模拟器的基础功能，需实现输出电压幅值的连续可调与稳定控制，误差通常要求控制在±0.5%以内。其核心逻辑是通过功率变换电路调整输出能量，再结合反馈控制实时修正偏差，确保电压稳定在设定值。

（一）功率变换：电压调节的“能量枢纽”

电网模拟器的电压调节依赖于内部的AC-DC-AC变换电路，这一电路如同“能量转换器”，能将输入的市电（或其他电源）转化为可调节的输出电压。

AC-DC整流环节：首先，输入的交流电通过整流桥（由二极管或IGBT组成）转化为直流电，再经过滤波电容平滑处理，得到稳定的直流母线电压。这一步的作用是“去除交流成分”，为后续的电压调节提供稳定的直流能量基础。例如，输入220V交流电经过整流后，可得到约311V的直流母线电压。

DC-AC逆变环节：直流母线电压进入逆变电路后，通过逆变器（由IGBT等功率器件组成）重新转化为交流电——而电压的调节正是在这一环节实现的。逆变器采用PWM（脉冲宽度调制）技术，通过控制IGBT的导通与关断时间（即调整脉冲宽度），改变输出交流电的有效值。例如，要输出220V的交流电压，控制芯片会计算出对应的PWM脉冲宽度，使逆变器输出的脉冲序列经过滤波后，有效值稳定在220V；若需将电压调节至200V，只需按比例减小脉冲宽度即可。

（二）闭环反馈控制：电压稳定的“精准修正器”

仅通过PWM技术调节脉冲宽度无法完全保证电压精度——电网模拟器的负载变化（如被测试设备的功率波动）、内部元器件的参数漂移等，都会导致输出电压偏离设定值。因此，需引入闭环反馈控制机制，实时监测输出电压并动态修正。

电压采样：在模拟器的输出端安装高精度电压传感器（如霍尔电压传感器、精密电阻分压器），实时采集输出电压信号。传感器的精度需与模拟器的整体精度匹配，通常选用误差≤0.1%的产品，确保采样数据的准确性。

信号处理与对比：采样得到的电压信号经ADC（模数转换芯片）转化为数字信号后，传入控制芯片（如DSP或FPGA）。控制芯片将采样值与设定的目标电压值进行对比，计算出两者的偏差（如设定值220V，采样值219V，偏差为-1V）。

动态调节：根据偏差值，控制芯片通过PID（比例-积分-微分）控制算法计算出调节量，再调整逆变器的PWM脉冲宽度。例如，当采样电压低于设定值时，增大脉冲宽度，提升输出电压；反之则减小脉冲宽度。整个反馈调节过程的响应时间通常在毫秒级（如1-10ms），能快速抵消负载变化或元器件漂移带来的电压波动，确保输出电压精度。

二、频率的**调节：通过“时序控制”实现周期精准控制

频率是交流电的另一核心参数，电网模拟器需实现频率的连续可调（如40Hz-60Hz或更宽范围），且精度需控制在±0.01Hz以内。其调节原理与电压调节不同，主要通过控制逆变器输出交流电的周期实现，核心是“时序控制”与“同步修正”。

（一）基础频率设定：通过“时序发生器”定义周期

逆变器输出的交流电频率，本质上由IGBT的开关时序决定——每完成一个“开关周期序列”，就对应输出交流电的一个周期。因此，频率调节的第一步是通过控制芯片内部的“时序发生器”设定开关周期。

例如，要输出50Hz的交流电，其周期为20ms（1/50Hz），时序发生器会将逆变器的开关时序按20ms为一个周期进行编排：在每个20ms内，控制IGBT按特定规律导通与关断，使输出的脉冲序列组合成正弦波的一个周期。若需调节至60Hz，只需将周期改为约16.67ms（1/60Hz），时序发生器按新的周期重新编排开关时序即可。

为确保频率精度，时序发生器的基准时钟需采用高精度晶振（如10MHz温补晶振），其频率误差通常≤1ppm（百万分之一），避免因基准时钟漂移导致频率偏差。

（二）频率同步与修正：应对“负载扰动”的动态调整

与电压调节类似，频率也可能因负载变化（尤其是感性负载或容性负载）出现微小波动。例如，当模拟器带电机等感性负载时，负载的反电动势可能导致输出电流相位变化，间接影响输出电压的周期稳定性。因此，需通过“频率反馈”与“同步修正”机制维持频率精度。

频率采样：通过电压过零检测电路（如比较器）监测输出电压的过零点（电压从正变为负或负变为正的时刻），两个相邻过零点的时间间隔即为半个周期，由此可计算出实时频率。例如，连续两个过零点间隔10ms，说明当前周期为20ms，频率为50Hz。

频率修正：控制芯片将实时计算的频率与设定值对比，若存在偏差（如设定50Hz，实际检测49.98Hz），则通过调整时序发生器的周期参数进行修正。例如，若实际频率偏低，可将周期略微缩短（如从20ms改为19.992ms），使频率回升至50Hz。

部分高端电网模拟器还会引入“锁相环（PLL）”技术，通过跟踪输出电压的相位变化，动态调整时序发生器的周期，确保频率的长期稳定性——即便是在负载频繁变化的场景下，频率波动也能控制在±0.005Hz以内。

三、波形的**调节：通过“波形合成”与“谐波注入”实现复杂波形

除了电压和频率，电网模拟器还需能输出多种波形，包括标准正弦波、含谐波的畸变波形、电压跌落/暂升波形等。波形调节的核心是“波形合成”——通过控制逆变器的PWM脉冲序列，使输出波形与设定的波形模板一致，复杂波形则需结合“谐波注入”或“分段控制”技术。

（一）标准正弦波的合成：基于“正弦脉宽调制（SPWM）”

标准正弦波是电网模拟器的基础波形，其合成依赖于SPWM技术。该技术的原理是：将正弦波的半个周期划分为多个等间隔的脉冲，每个脉冲的宽度按正弦规律变化（即与正弦波在该时刻的瞬时值成正比），这些脉冲经过滤波后，就能合成平滑的正弦波。

控制芯片中预存了正弦波的数字模板（即不同相位对应的电压幅值数据），在输出过程中，控制芯片会将模板数据与设定的电压幅值结合，生成每个时刻的PWM脉冲宽度指令——例如，在正弦波的峰值处，脉冲宽度最大；在零点处，脉冲宽度最小。通过这种方式，逆变器输出的脉冲序列经LC滤波器（滤除高频成分）后，即可得到失真度≤0.5%的标准正弦波。

（二）谐波波形的调节：“基波+谐波”的叠加注入

实际电网中存在谐波（如3次、5次、7次谐波），电网模拟器需能模拟含特定谐波的畸变波形，这就需要在基波的基础上“注入谐波成分”。

谐波参数设定：用户可设定需注入的谐波次数（如3次）、谐波幅值（如基波的5%）与相位。控制芯片根据设定参数，生成对应的谐波数字波形（如3次谐波的波形是基波频率的3倍，幅值为基波的5%）。

波形叠加与合成：控制芯片将基波波形与谐波波形在数字层面叠加，得到含谐波的合成波形模板。例如，基波为220V/50Hz正弦波，叠加5%的3次谐波后，合成波形的每个时刻的电压值=基波电压值+3次谐波电压值。

PWM脉冲调整：控制芯片按合成波形模板重新计算PWM脉冲宽度，使逆变器输出的脉冲序列包含谐波成分。经过滤波后，输出波形即为含设定谐波的畸变波形，总谐波失真率（THD）可精准控制在0.1%-30%之间，满足不同的测试需求（如测试设备的抗谐波干扰能力）。

（三）动态波形的调节：通过“分段时序控制”模拟暂态过程

电网模拟器还需能模拟电压跌落、电压暂升、电压中断等动态波形，这类波形的特点是“在特定时间段内电压或频率发生突变”，需通过“分段时序控制”实现。

例如，模拟“电压跌落至额定值的70%，持续100ms后恢复”的波形时，控制芯片会将输出过程分为三个阶段：

正常阶段：按设定的额定电压（如220V）和频率（如50Hz）生成PWM脉冲，持续输出正常波形；

跌落阶段：在设定的时刻（如第1秒时），突然将电压模板改为额定值的70%（154V），并维持100ms，此时PWM脉冲宽度按154V的标准调整；

恢复阶段：100ms后，将电压模板切换回220V，PWM脉冲宽度恢复正常，输出电压回升至额定值。

通过这种分段设定波形模板、按时间序列切换的方式，电网模拟器可精准模拟各种动态波形，且能控制突变的起止时刻（误差≤1ms）、持续时间（误差≤5ms）与幅值变化（误差≤1%），满足对设备暂态响应能力的测试需求。

四、多参数协同调节：确保电压、频率与波形的同步性

在实际应用中，电压、频率与波形的调节往往需要协同进行（如模拟“电压跌落的同时频率轻微波动”的复杂工况），这就要求电网模拟器具备多参数协同控制能力，避免各参数调节之间相互干扰。

控制芯片是协同调节的“核心枢纽”——它采用多线程处理机制，同时运行电压调节、频率调节、波形合成的控制算法，并通过统一的时序规划确保各参数的同步性。例如，在调节频率的同时，电压反馈控制算法会实时适配新的频率周期，调整采样与修正的时间间隔；在注入谐波或模拟动态波形时，电压与频率的反馈控制仍会持续运行，确保在波形变化过程中，电压幅值与频率的精度不受影响。

此外，部分高端电网模拟器采用“数字孪生”技术，在调节前通过内部仿真模型预判各参数变化对输出的影响，提前优化控制策略，进一步提升多参数协同调节的精度与稳定性。

电网模拟器实现电压、频率和波形的**调节，是“功率变换技术”与“数字控制技术”深度融合的结果：电压调节依赖PWM技术与闭环反馈控制，通过动态修正脉冲宽度确保幅值稳定；频率调节通过时序发生器与锁相环技术，精准控制输出周期；波形调节则借助波形合成、谐波注入与分段时序控制，实现从标准正弦波到复杂动态波形的模拟。而多参数协同调节机制，又确保了这些调节过程的同步性与稳定性。

这些技术的结合，让电网模拟器能高度还原真实电网的各种状态，为电力设备测试、新能源并网仿真等工作提供可靠的“虚拟环境”。随着电力系统的发展（如新能源渗透率提升、智能电网技术成熟），对电网模拟器的调节精度与功能丰富度的要求会更高——未来，通过引入更先进的数字信号处理器（如多核DSP）、更精准的传感器（如0.05级电压传感器）与更智能的控制算法（如自适应PID），电网模拟器将能实现更细微的参数调节，为电力技术的创新与发展提供更强大的支撑。
