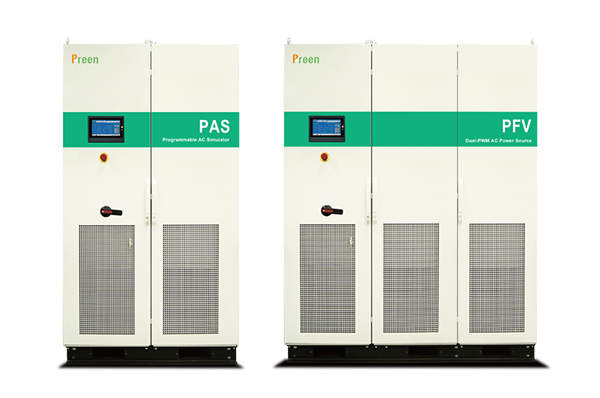

在电力电子、新能源等领域的研发与测试过程中，电网模拟器扮演着不可或缺的角色。它能够精准模拟真实电网环境，为各类电气设备提供测试所需的电压、电流和频率等条件。然而，受复杂的运行环境、频繁的工况模拟需求以及设备老化等因素影响，电网模拟器偶尔会出现输出异常的情况。一旦发生异常，不仅会导致测试中断，延误项目进度，甚至可能对被测试设备造成损害。因此，掌握快速排查电网模拟器输出异常故障的方法，对保障测试工作顺利开展和设备安全运行具有重要意义。

一、明确输出异常的具体表现形式

（一）电压输出异常

电压输出异常是较为常见的故障现象，具体表现为输出电压值偏离设定值，如电压过高、过低或不稳定。例如，在设定输出电压为 220V 时，实际输出可能只有 180V，或者在一定范围内频繁波动，这种不稳定的电压输出会严重影响测试设备的正常运行，导致测试结果出现偏差。

（二）电流输出异常

电流输出异常主要包括输出电流过大、过小或无法输出电流等情况。当电网模拟器为电驱系统进行负载测试时，如果电流输出无法达到设定的测试电流值，就无法准确评估电驱系统的性能；而输出电流过大，则可能超出被测试设备的承受范围，造成设备损坏。

（三）频率输出异常

在模拟不同地区电网环境时，频率输出异常会导致测试条件与实际需求不符。比如设定频率为 50Hz，实际输出却为 48Hz 或 52Hz，或者出现频率跳变的现象，这对于对频率敏感的电气设备测试而言，会直接影响测试的准确性和有效性 。

（四）谐波畸变超标

谐波畸变超标意味着电网模拟器输出的电压或电流中谐波含量过高，超出了正常范围。这会干扰被测试设备的正常工作，同时也表明模拟器自身的滤波、控制等环节可能存在故障。

二、快速排查故障的系统性步骤

（一）初步观察与基础检查

外观检查：首先对电网模拟器进行外观检查，查看设备外壳是否有明显的损坏、变形，接线端子是否松动，散热风扇是否正常运转等。例如，若发现散热风扇停转，可能会导致设备内部温度过高，进而引发输出异常。

电源输入检查：确认模拟器的输入电源是否正常，检查输入电压、频率是否符合设备要求，电源线路是否存在断路、短路等问题。可以使用万用表测量输入电压，确保其在设备规定的允许范围内。若输入电源不稳定，可能会导致模拟器输出异常。

操作与设置检查：仔细核对模拟器的操作流程和参数设置是否正确。检查是否存在因误操作导致的输出异常，如输出模式选择错误、电压电流设定值超出设备能力范围等。有时，一个简单的参数设置失误就可能导致整个输出异常。

（二）深入检测与故障定位

传感器与测量系统检测：电网模拟器通过各类传感器（如电压传感器、电流传感器）实时监测输出参数。使用专业仪器对传感器进行检测，判断其是否存在精度下降、损坏等问题。若传感器故障，会导致模拟器无法准确感知输出状态，进而影响控制策略，造成输出异常。

控制电路检查：检查控制电路板上的电子元件是否有损坏、焊点是否松动、线路是否存在短路或断路等情况。例如，控制芯片出现故障可能导致无法正确调节输出，通过检测控制电路中的关键节点电压、信号波形等，定位故障元件。

功率器件检测：功率器件（如 IGBT 模块）是电网模拟器实现能量转换和输出的关键部件。使用专门的测试设备对功率器件进行性能测试，查看其导通电阻、耐压值等参数是否正常。若功率器件损坏，会直接影响模拟器的输出能力，导致输出异常。

软件系统排查：对于具备智能控制功能的电网模拟器，需检查软件系统是否存在漏洞或错误。查看控制程序是否正常运行，参数配置是否被篡改，必要时对软件进行更新或恢复默认设置，排除软件因素导致的输出异常。

（三）模拟测试与验证

在完成上述排查和修复后，对电网模拟器进行模拟测试。按照正常操作流程设置不同的测试工况，观察输出是否恢复正常。例如，依次测试不同电压、电流、频率下的输出情况，监测谐波畸变等参数，确保模拟器在各种工况下都能稳定输出。若输出仍存在异常，需重新按照排查步骤进行深入分析，直至故障完全排除。

三、常见故障案例分析与解决

（一）案例一：电压输出偏低且不稳定

某电网模拟器在测试过程中出现电压输出始终低于设定值且波动较大的情况。经初步检查，输入电源正常，参数设置无误。进一步检测发现，电压传感器输出信号异常，更换同型号的电压传感器后，重新进行测试，电压输出恢复正常，故障得以解决。

（二）案例二：无法输出电流

一台电网模拟器在连接负载后，无法输出电流。外观检查未发现明显问题，输入电源正常。对控制电路进行检查时，发现驱动功率器件的驱动板存在焊点松动现象，重新焊接焊点并进行测试后，模拟器能够正常输出电流，故障排除。

（三）案例三：频率跳变

在模拟特定频率的电网环境时，模拟器出现频率跳变的故障。经排查，软件系统中的频率控制参数被意外修改，恢复正确的参数设置并重启设备后，频率输出稳定，故障解决。

电网模拟器作为专业的测试设备，其输出异常故障的排查需要严谨的逻辑和专业的方法。从初步的外观检查、电源确认，到深入的硬件检测、软件排查，每一个环节都至关重要。通过掌握系统性的故障排查步骤，并结合实际案例经验，技术人员能够在电网模拟器出现输出异常时快速定位故障并有效解决，确保测试工作的高效推进和设备的可靠运行。随着电力测试技术的不断发展，对电网模拟器故障排查能力的要求也将持续提升，相关技术人员需不断学习和积累，以更好地应对各类复杂的故障问题。
