在现代社会，电力已然成为支撑经济发展、保障民生的基础性力量。从繁华都市的璀璨灯火，到工厂车间的高效运转，再到家庭生活的便捷舒适，无一不依赖于稳定可靠的电网供电。然而，电网运行过程中，各类电力故障犹如潜藏的“暗礁”，随时可能威胁电网的安全与稳定。为提升电网应对故障的能力，保障电力供应的持续性，电网模拟器应运而生。它如同一位“电力魔术师”，能够逼真地模拟出不同类型的电力故障，帮助工程师**、深入地测试电网的应对能力，为电网的安全运行筑牢坚实防线。

一、模拟短路故障

（一）单相短路模拟

模拟原理：单相短路是指在三相电网中，一相导体与大地或与另一相导体之间发生的非正常连接。电网模拟器模拟单相短路故障时，通过改变内部电路的连接方式，在特定节点处引入一个低阻抗通路，使电流瞬间从正常路径转移至短路点。例如，在三相四线制电网模拟系统中，通过控制模拟器的开关元件，将A相导线与零线（或地线）短接，此时A相电流急剧增大，电压大幅下降，从而模拟出单相短路故障场景。

对电网的影响及测试意义：单相短路会导致故障相电流急剧上升，可能引发线路过热、保护装置动作等一系列问题。通过模拟单相短路故障，可测试电网的继电保护系统能否及时、准确地检测到故障，并迅速切断故障线路，保护电网其他部分的正常运行。在模拟过程中，观察继电保护装置的动作时间、跳闸逻辑是否正确，对于优化电网保护配置、提高电网可靠性具有重要意义。在城市配电网中，单相短路故障较为常见，通过模拟此类故障，可提前发现配电网中可能存在的薄弱环节，为配电网的升级改造提供依据。

（二）两相短路及三相短路模拟

模拟方式：两相短路是指三相电网中任意两相导体之间发生短路。电网模拟器模拟两相短路时，同样通过控制内部电路，将两相导线短接，使电流在这两相之间形成通路。在模拟AB两相短路时，模拟器内部电路动作，将A相和B相导线连接在一起，造成这两相之间的电流大幅增加，电压发生变化。而三相短路模拟则是将三相导线同时短接，此时三相电流同时急剧上升，电网电压严重下降。模拟器通过**控制短路电阻、电感等参数，模拟出不同程度的三相短路故障。

测试要点及价值：两相短路和三相短路对电网的冲击更为严重，可能导致电网电压大幅跌落、功率振荡等问题，严重威胁电网的稳定性。通过模拟这两种故障，可重点测试电网的稳定性和抗干扰能力。观察电网在发生严重短路故障时，能否保持同步运行，防止系统瓦解。还可评估电网中各类设备，如变压器、断路器等，在短路故障下的耐受能力。在高压输电网络中，三相短路故障的危害极大，通过模拟测试，能够为输电线路的设计、运行维护以及故障应急预案的制定提供关键数据支持，提高输电网络的安全性和可靠性。

二、模拟断路故障

（一）线路断路模拟

模拟方法：线路断路是指电网中的输电线路因各种原因（如导线断裂、熔断器熔断等）出现断开的情况。电网模拟器模拟线路断路故障时，可通过控制内部的模拟开关，在预设的线路位置处断开电路连接，模拟出线路断路场景。在模拟某条110kV输电线路断路时，模拟器将该线路对应的模拟开关打开，使电流无法通过该线路，从而模拟出线路断路状态下的电网运行情况。

测试目的及效果：线路断路会导致受影响区域的电力供应中断，影响用户正常用电。通过模拟线路断路故障，可测试电网的故障隔离能力和负荷转移能力。观察电网能否快速识别断路位置，并将故障线路隔离，同时通过电网的自动切换和负荷转移机制，将受影响区域的负荷转移至其他正常线路，减少停电范围和时间。在城市电网中，通过模拟线路断路故障，可检验配电网的自愈能力，即电网在发生故障后能否自动恢复供电，提高城市供电的可靠性，保障居民生活和商业活动的正常进行。

（二）设备断路模拟

模拟原理与实施：设备断路主要是指电网中的关键设备，如变压器、断路器等内部发生断路故障。以变压器为例，电网模拟器模拟变压器内部绕组断路时，通过改变模拟变压器的等效电路参数，模拟出绕组断开的情况。在模拟器中，通过调整变压器模型的绕组连接方式和电气参数，使其等效于变压器绕组出现断路故障时的状态，从而模拟出设备断路对电网的影响。

对电网应对能力的评估：设备断路故障可能导致电网局部停电、电压异常等问题。通过模拟设备断路故障，可评估电网对关键设备故障的应对能力。观察电网在设备断路后，能否通过备用设备投入、运行方式调整等手段，维持电网的正常运行。在大型变电站中，模拟变压器断路故障，可测试变电站的应急处理能力，以及电网调度系统能否及时采取有效的措施，保障电力供应的连续性，避免因关键设备故障引发大面积停电事故。

三、模拟谐波干扰故障

（一）谐波产生模拟

模拟技术手段：谐波是指频率为基波整数倍的正弦波成分，其产生主要源于电网中的非线性负载，如变频器、整流器等。电网模拟器模拟谐波干扰故障时，通常采用数字信号处理（DSP）技术和功率电子器件相结合的方式。通过DSP生成不同频率、幅值和相位的谐波信号，再利用功率放大器将这些信号放大后注入到模拟电网中。模拟器可根据实际需求，**生成3次、5次、7次等不同次数的谐波信号，并灵活调整谐波的含量和分布，模拟出复杂的谐波干扰场景。

模拟场景构建：为更真实地模拟实际电网中的谐波干扰情况，电网模拟器还会考虑不同类型非线性负载的分布和运行特性。在模拟工业厂区电网时，根据厂区内大量变频器、电弧炉等非线性负载的使用情况，在模拟器中设置相应的谐波源位置和参数，构建出符合实际工况的谐波干扰场景。通过模拟不同工况下的谐波干扰，可**研究谐波对电网的影响规律。

（二）谐波影响测试

对电网设备的影响测试：谐波干扰会对电网中的各类设备产生负面影响。通过电网模拟器模拟谐波故障，可测试谐波对变压器、电机、电容器等设备的影响。谐波会使变压器的铁芯损耗增加，导致变压器发热加剧，缩短使用寿命。在模拟谐波干扰时，观察变压器的温度变化、噪声水平以及绕组电流的畸变情况，评估谐波对变压器性能的影响程度。对于电机，谐波会引起电机振动、转速波动，降低电机的效率。通过模拟测试，可研究谐波对电机运行稳定性和效率的影响，为电机的选型和运行维护提供依据。

对电网运行稳定性的影响测试：谐波干扰还会影响电网的运行稳定性，可能引发电压波动、谐振等问题。电网模拟器模拟谐波故障时，可测试电网在谐波干扰下的电压稳定性和功率因数变化情况。观察电网在谐波注入后，电压波形是否发生畸变，电压幅值是否出现波动，以及功率因数是否降低。通过这些测试，可评估谐波对电网运行稳定性的影响，为制定谐波治理措施提供数据支持，确保电网在复杂的谐波环境下能够稳定运行。

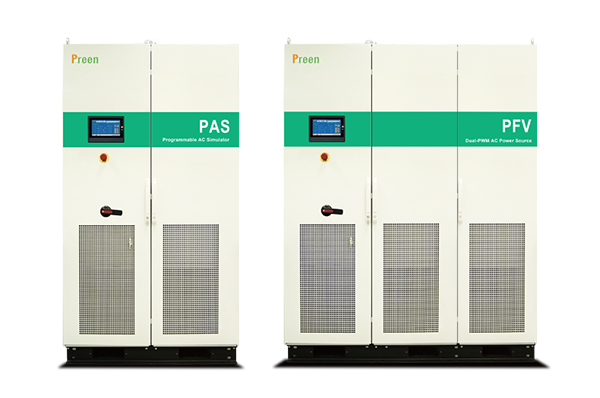

在电网模拟器领域，艾普斯电源以其卓越的技术实力和丰富的行业经验脱颖而出。艾普斯电源专注于电网模拟技术的研发与创新，其生产的电网模拟器具备强大的故障模拟能力。在模拟各类电力故障时，艾普斯电网模拟器精度高、可靠性强，能够逼真地还原实际电网故障场景。

在模拟短路故障时，其对电流、电压变化的模拟精度极高，为电网保护装置的测试提供了可靠的数据支持。在模拟断路故障方面，能够准确模拟不同位置、不同类型的断路情况，帮助工程师**测试电网的故障隔离和负荷转移能力。对于谐波干扰故障模拟，艾普斯电网模拟器采用先进的数字信号处理技术，可**生成各种复杂的谐波信号，深入研究谐波对电网设备和运行稳定性的影响。

无论是电力科研机构开展前沿研究，还是电力企业进行电网规划、运行维护和故障测试，选择艾普斯电源的电网模拟器，都能获得专业、高效的技术支持，为提升电网的安全性、可靠性和稳定性奠定坚实基础。选择艾普斯电源，开启精准、可靠的电网故障模拟之旅，为电力事业的蓬勃发展注入强大动力。
