直流测试电源在为各种电子设备和电路提供稳定的直流电能时，需要具备可靠的短路保护和过载保护功能，以确保自身和所连接设备的安全。同时，保护响应时间也是衡量其保护性能的关键指标之一。

 一、短路保护功能的实现方式

（一）硬件检测电路

1. 电流检测电阻

    - 在直流测试电源的输出回路中，通常会串联一个小阻值的高精度电流检测电阻。当输出电流正常时，这个电阻上的压降很小，不会对电源的输出产生明显影响。然而，一旦发生短路故障，输出电流会急剧增大，导致电流检测电阻上的压降也迅速升高。通过测量这个电阻两端的电压变化，电源的控制电路可以快速检测到电流的异常增大，从而判断是否发生短路。

    - 例如，一个设定输出电流为5A的直流测试电源，其输出回路中串联了一个0.1Ω的电流检测电阻。在正常工作时，电阻上的压降为0.5V（根据欧姆定律U = IR，0.1Ω×5A = 0.5V）。当发生短路时，假设输出电流瞬间上升到50A，那么电阻上的压降将急剧升高到5V。电源的控制电路会实时监测这个电压变化，一旦超过设定的阈值（比如2V，这个阈值根据电源的设计和安全要求而定），就会触发短路保护机制。

2. 比较器电路

    - 电流检测电阻两端的电压信号会被送入比较器电路。比较器将这个电压与预设的短路阈值电压进行比较。如果检测电压高于短路阈值电压，比较器会立即输出一个高电平信号给电源的控制芯片，通知控制芯片发生了短路故障。

    - 例如，短路阈值电压设定为1.5V，当电流检测电阻上的压降由于短路而升高到1.5V以上时，比较器就会输出高电平信号。这个高电平信号触发的速度非常快，通常在微秒级甚至更短的时间内，能够迅速响应短路故障，为后续的保护动作争取时间。

（二）保护动作机制

1. 快速切断输出

    - 当控制芯片接收到短路故障信号后，会立即启动保护动作，迅速切断电源的输出。这通常是通过控制功率开关器件（如MOSFET或IGBT）来实现的。功率开关器件会在极短的时间内从导通状态切换到截止状态，从而中断电源向负载的供电，防止过大的电流对电源和负载造成损坏。

    - 例如，在一些高性能的直流测试电源中，采用了快速响应的功率开关器件和优化的驱动电路，能够在几微秒内完成输出的切断。这样可以在短路电流对设备造成实质性损害之前，有效地将其限制住，保护电源和连接的设备免受短路电流的冲击。

2. 报警提示

    - 同时，直流测试电源还会发出短路报警信号，提醒用户发生了短路故障。报警方式通常包括声音报警（如蜂鸣器鸣叫）、灯光报警（如面板上的红色指示灯闪烁）以及通过通信接口向外部设备发送报警信息（如在连接的电脑上显示报警提示）。这样用户可以及时了解到故障情况，并采取相应的措施进行排查和修复。

    - 例如，在实验室环境中，当直流测试电源发生短路故障时，其面板上的红色指示灯会快速闪烁，同时蜂鸣器会发出尖锐的鸣叫声音，告知实验人员电源出现异常。并且，如果电源通过USB或RS232等通信接口与电脑连接，电脑上的测试软件也会弹出相应的报警窗口，显示短路故障信息，方便用户记录和处理。

二、过载保护功能的实现方式

（一）电流监测与比较

1. 实时电流监测

    - 直流测试电源会持续监测输出电流的大小。这通常通过与短路保护中类似的电流检测电路来实现，不断测量电流检测电阻上的压降，从而得到实时的输出电流值。电源的控制芯片会定期读取这个电流值，并与预设的过载电流阈值进行比较。

    - 例如，一个直流测试电源的额定输出电流为10A，其过载电流阈值设定为12A。在正常工作时，输出电流小于10A，电源正常运行。当负载电流逐渐增加到接近12A时，电源的控制芯片会密切关注电流的变化情况。

2. 过载判断算法

    - 为了准确判断是否发生过载，电源通常采用一些智能的过载判断算法。除了简单地比较实时电流与过载阈值外，还会考虑电流的变化趋势和持续时间。例如，如果电流在短时间内快速上升并超过阈值，但很快又下降到正常范围内，可能是由于负载的瞬间波动引起的，这种情况下不一定会触发过载保护。而如果电流持续超过过载阈值一定时间（比如5秒，这个时间根据电源的设计和应用场景而定），则会被确认为过载故障。

    - 这样的判断算法可以避免因短暂的电流尖峰或负载的正常动态变化而误触发过载保护，同时又能确保在真正发生过载时及时采取保护措施，提高了过载保护的准确性和可靠性。

（二）保护措施

1. 限流输出

    - 当检测到过载情况时，一种常见的保护措施是限流输出。电源会自动调整输出电压或功率，使得输出电流被限制在一个安全的范围内，通常略低于过载电流阈值。这样可以在不中断电源输出的情况下，保护电源和负载免受过大电流的损害，同时允许负载继续运行，但可能会处于一种性能受限的状态。

    - 例如，当直流测试电源检测到输出电流达到11A（超过了额定电流10A但尚未达到过载阈值12A）并持续一段时间后，它会逐渐降低输出电压，从而使输出电流稳定在10.5A左右。这样既可以避免过载进一步加剧，又能保证负载在一定程度上继续获得电力供应，直到用户采取措施减轻负载或解决过载问题。

2. 降额运行或停机保护

    - 如果过载情况较为严重或持续时间过长，电源可能会采取降额运行或停机保护的措施。降额运行是指电源降低输出功率，以减少对负载的供电能力，同时也降低自身的工作负荷，防止过热和损坏。例如，将输出电压和电流同时降低一定比例，使输出功率降低到一个安全的水平。

    - 而在某些情况下，如果过载可能会对电源或负载造成严重损害，或者经过一段时间的限流或降额运行后过载情况仍未得到改善，电源会选择停机保护。此时，电源会完全切断输出，同时发出过载报警信号，等待用户进行故障排查和处理。这种停机保护机制可以确保在极端情况下设备的安全，但可能会导致连接的设备停止工作，因此通常是作为一种最后的保护手段。

三、保护响应时间

（一）短路保护响应时间

1. 一般范围

    - 直流测试电源的短路保护响应时间通常在微秒级到毫秒级之间。具体的响应时间取决于电源的设计和所采用的技术。一般来说，高性能的直流测试电源可以实现更快的短路保护响应时间，通常在几十微秒到几百微秒之间。

    - 例如，一些先进的直流测试电源采用了高速的电流检测电路和快速响应的功率开关器件，其短路保护响应时间可以达到50微秒左右。而一些普通的直流测试电源，其短路保护响应时间可能在1毫秒左右。

2. 影响因素

    - 短路保护响应时间受到多种因素的影响。其中，电流检测电路的灵敏度和响应速度是关键因素之一。如果电流检测电阻的阻值选择不当或者检测电路的放大倍数不够，可能会导致对短路电流的检测延迟，从而延长保护响应时间。此外，功率开关器件的开关速度也会影响响应时间。更快的开关速度可以使电源在更短的时间内切断输出，实现更快的短路保护。电源的控制芯片的处理速度也很重要，它需要在接收到短路信号后迅速做出决策并驱动功率开关器件动作。

    - 另外，电路中的寄生电感和电容等元件也可能会对短路保护响应时间产生一定的影响。这些寄生元件在短路瞬间可能会产生一些延迟和振荡，影响电流的快速变化和检测，从而增加保护响应时间。因此，在电源的设计和布局中，需要尽量减小这些寄生元件的影响，以提高短路保护的响应速度。

（二）过载保护响应时间

1. 一般范围

    - 过载保护响应时间相对短路保护响应时间会稍长一些，通常在毫秒级到秒级之间。一般情况下，过载保护响应时间在几百毫秒到几秒钟之间。这是因为过载情况相对短路来说，发展过程相对较慢，不需要像短路保护那样需要极其快速的响应速度。同时，为了避免误判和对正常工作的不必要干扰，过载保护通常会设置一定的延迟时间来确认过载状态。

    - 例如，一个直流测试电源的过载保护响应时间设定为1秒。当输出电流超过过载阈值后，电源会持续监测电流情况，如果在1秒内电流仍然保持在过载阈值以上，才会触发过载保护措施。这样可以在一定程度上过滤掉一些短暂的电流波动，提高过载保护的准确性。

2. 影响因素

    - 过载保护响应时间主要受到过载判断算法和所设置的延迟时间的影响。如前所述，过载判断算法需要考虑电流的变化趋势和持续时间，这就决定了在检测到可能的过载情况后，需要一定的时间来确认是否真正发生过载。延迟时间的设置则是为了平衡保护的准确性和对正常工作的影响。如果延迟时间设置过短，可能会导致误触发过载保护，影响设备的正常使用；而如果延迟时间设置过长，又可能会使电源和负载在过载情况下暴露时间过长，增加损坏的风险。

    - 此外，电源的负载特性也会对过载保护响应时间产生影响。不同类型的负载在过载时电流的变化速度和模式可能不同，例如，电阻性负载和电感性负载在过载时的电流变化特点就有很大差异。电源需要根据不同的负载特性来优化过载保护的响应时间，以确保在各种情况下都能有效地保护设备。

直流测试电源通过硬件检测电路和智能的保护动作机制来实现短路保护和过载保护功能，保护响应时间根据不同的故障类型和电源设计在微秒级到秒级之间。这些保护功能和快速的响应时间对于保障电源和所连接设备的安全至关重要。

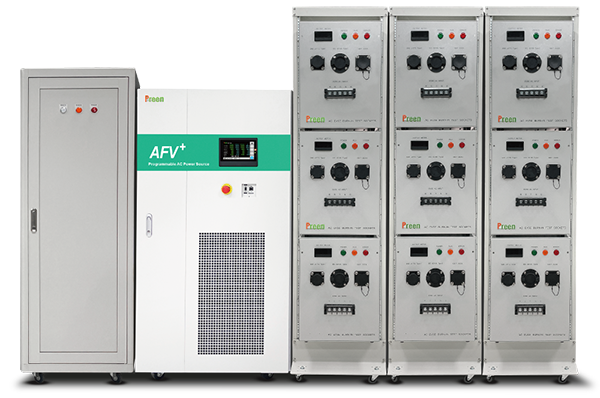

艾普斯电源在直流测试电源领域具有丰富的经验和先进的技术。其直流测试电源产品不仅具备精确的电压和电流输出能力，还在短路保护和过载保护功能方面表现出色。艾普斯电源采用了高精度的电流检测技术和快速响应的保护电路，能够实现极短的短路保护响应时间和合理的过载保护响应时间。在短路保护方面，能够在微秒级迅速切断输出，有效防止短路电流对设备的损坏；在过载保护方面，通过智能的过载判断算法和灵活的保护措施，既能准确识别过载情况，又能在保证设备安全的前提下，尽可能减少对正常工作的影响。
