稳压电源在电子设备中起着至关重要的作用,不同类型的稳压电源在性能上存在着显著的差异。以下是几种常见类型稳压电源的性能差异分析:
一、线性稳压电源
1. 工作原理
- 线性稳压电源通过调整晶体管的导通程度来控制输出电压,使其保持稳定。输入电压的变化会导致晶体管的导通程度相应改变,从而维持输出电压的恒定。
2. 性能特点
- 优点:输出电压稳定度高,纹波电压小,噪声低。对输入电压和负载变化的响应速度快,能够提供高质量的电源输出。
- 缺点:效率较低,一般在 50%以下。由于需要使用较大体积的变压器和散热片,所以线性稳压电源通常体积较大、重量较重。此外,线性稳压电源的输出功率有限,不适合大功率应用。
二、开关稳压电源
1. 工作原理
- 开关稳压电源通过控制开关管的导通和截止时间来调节输出电压。当开关管导通时,输入电源向电感和电容充电;当开关管截止时,电感和电容向负载放电,从而实现稳压输出。
2. 性能特点
- 优点:效率高,一般可达 80%以上。体积小、重量轻,适合于便携式设备和大功率应用。输出电压范围宽,可以通过调整电路参数来满足不同的需求。
- 缺点:输出纹波电压较大,噪声相对较高。对输入电压和负载变化的响应速度较慢,可能会影响一些对电源质量要求较高的设备的正常工作。
三、低压差线性稳压电源(LDO)
1. 工作原理
- LDO 是一种特殊的线性稳压电源,它通过在输入和输出之间串联一个 PMOS 或 NMOS 晶体管来实现稳压。当输入电压高于输出电压时,晶体管导通,将多余的电压降在晶体管上,从而保持输出电压稳定。
2. 性能特点
- 优点:输出电压稳定度高,纹波电压小,噪声低。与传统线性稳压电源相比,LDO 的效率更高,尤其是在输入电压和输出电压接近时。LDO 还具有快速的响应速度和良好的负载调整率。
- 缺点:输出电流能力有限,一般在几百毫安到几安培之间。输入电压范围较窄,通常要求输入电压高于输出电压一定幅度。
四、模块式稳压电源
1. 工作原理
- 模块式稳压电源将稳压电路集成在一个模块中,用户可以根据自己的需求选择不同规格和性能的模块进行组合。模块式稳压电源通常采用开关稳压技术或线性稳压技术与开关稳压技术相结合的方式。
2. 性能特点
- 优点:灵活性高,可以根据不同的应用需求进行定制。模块之间可以并联或串联使用,以提高输出功率和可靠性。模块式稳压电源通常具有完善的保护功能,如过压保护、过流保护、过热保护等。
- 缺点:价格相对较高。由于模块式稳压电源需要进行定制和组装,所以在一些小型应用中可能不太方便。
不同类型的稳压电源在性能上各有优缺点。在选择稳压电源时,需要根据具体的应用需求来综合考虑各种因素,如输出电压稳定性、纹波电压、噪声、效率、体积、重量、价格等。

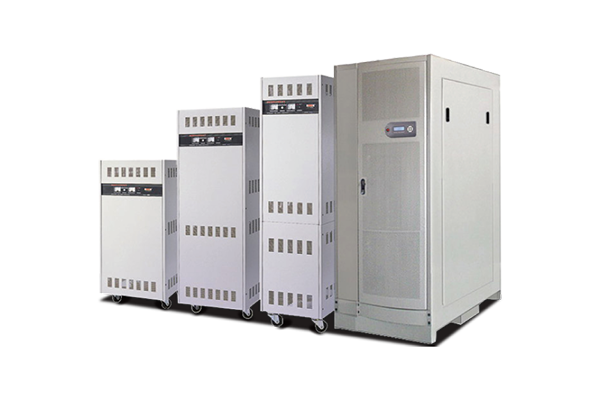

如果您正在寻找一款性能可靠、质量优良的稳压电源,艾普斯电源是一个值得推荐的选择。艾普斯电源拥有多年的电源研发和生产经验,产品涵盖了线性稳压电源、开关稳压电源、LDO、模块式稳压电源等多种类型,可以满足不同客户的需求。艾普斯电源的产品具有高稳定性、高效率、低噪声、小体积等优点,广泛应用于通信、工业控制、医疗设备、仪器仪表等领域。
