PC电源供应器的演进趋势：ATX 3.0的关键角色

随着独立显示适配器（GPU）和中央处理器（CPU）的功耗持续攀升，增加电源供应器的12V回路数量和输出功率成为ATX 2.x的重点改版方向。这次的改版让电源供应器能够更好地为CPU和GPU提供独立供电，同时持续强调提升电源供应器的能源效率；这一趋势也促使了电源供应器产业的成长。

ATX 3.0版本最引人注目的特点在于增加了独立高功率的12V接头，以因应独立显卡对电能的极高需求，确保整个计算机平台的稳定运行。其核心问题在于独立显卡的功耗需求不断攀升，以前一代的NVIDIA旗舰显卡RTX 3090为例，当执行3A级游戏大作时，平均功耗超过450W（峰值超过900W）。若再加计CPU的整体平台功耗，整体需求甚至超过600W。而随着2022年底RTX 40系列显示适配器的推出，功耗进一步攀升，不得不引入新的供电规格。

AFV-P系列瞬变功能，精准模拟ATX 3.0标准

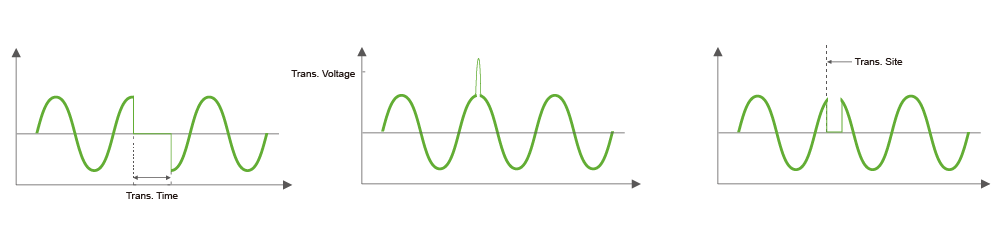

艾普斯电源的AFV-P系列可编程交流电源供应器可以提供纯净的电源，以确保待测的PC电源供应器能在没有环境干扰的变因下测试。AFV-P系列可以设定输出电压0-310V、输出频率5~2000Hz(opt.)及输出电流，精准模拟各国电压及频率的异常状态。透过AFV-P内建的「瞬变功能(Transient)」，使用者能够轻松地设定瞬变参数，如瞬变电压、瞬变角度和瞬变持续时间等，有效地模拟ATX3.0的标准。

相关视频: 知名Up主使用AFV-P系列验证ATX3.0标准

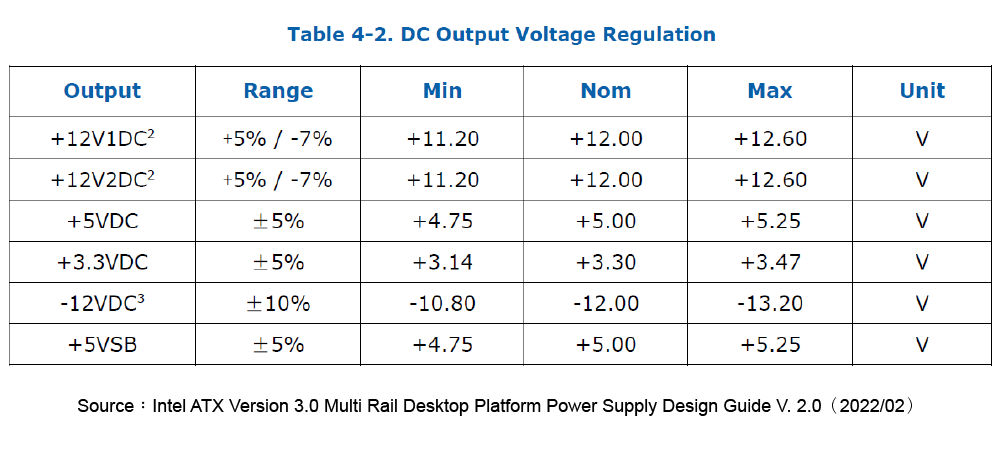

如规范「4.3.1_PWR_OK」，用户可以透过AFV-P系列验证低端标称范围内的输出，包含115 VAC/ 47 Hz或230 VAC/47 Hz的电源供应情况，并透过瞬变功能，模拟断电情况，以验证待测的PC电源供应器在最大连续输出负载下至少能持续17ms，以满足UPS切换的时间要求。此外，待测的PC电源供应器应处于高电平状态，并符合表4-2所列出的调节阈值范围内(+12 VDC、+5 VDC和+3.3 VDC)，以验证转换器已经储存足够的电能，确保在规格范围内持续供电运作。

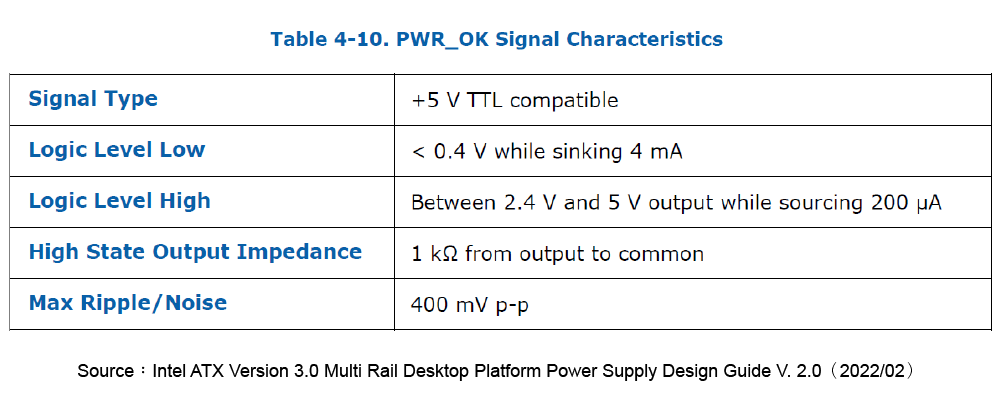

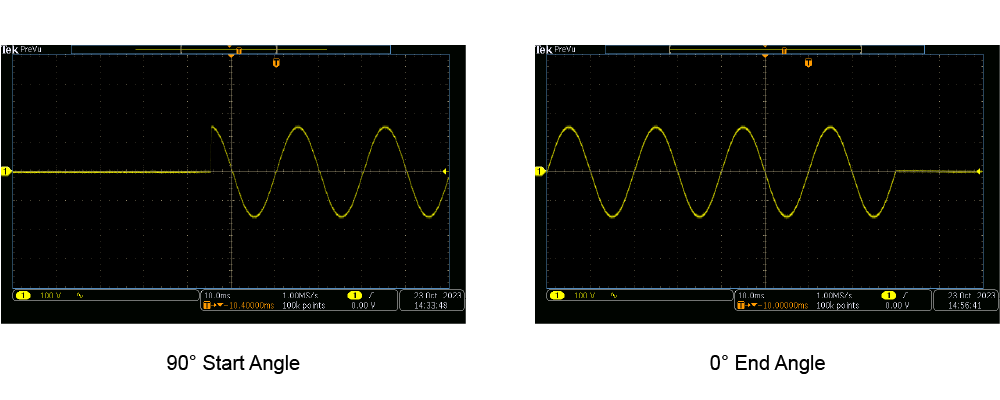

使用者也可以透过AFV-P的「起始角/结束角功能」来验证「PWR_OK」讯号的电气和时序特性（详见表4-10）。 将起始角设定为90度，可测试启动时的最大浪涌电流；或将结束角设定为0度，能够使输入电源瞬间断电至0V，以进一步验证待测的电源供应器是否能在断电时持续供电。

艾普斯电源的高功率解决方案：满足多元的电源供应器测试需求

ATX 3.0的出现将推动未来电源供应器的功率上升。以目前主流的个人计算机电源供应器来看，过去常见的 350W 到 450W 的规格已逐渐无法满足需求。现在，市场上的主流产品已经超过 550W，甚至朝着 1000W 的趋势发展。除了AFV-P 系列，艾普斯电源还提供单相 10kVA 的高功率机型，如 AFV+ 系列和 AFV 系列大功率可编程交流电源。用户可以根据自身需求选择适当的产品，以协助验证个人计算机电源供应器在维持稳定供电方面的性能。

参考文献: Chiu, C. (2023, January 3). 【关键报告】ATX 是什么？看懂最新电源供应器 ATX 3.0 规格与投资机会. 富果直送. https://blog.fugle.tw/atx-power-supply/
